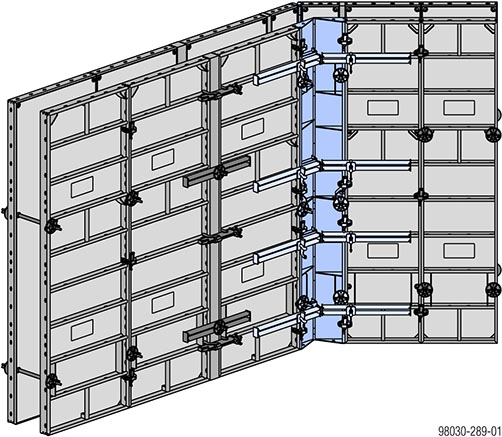

Représentation avec panneau Frami Xlife 2,70m
Angles aigus ou obtus ne posent aucun problème à Frami Xlife avec les angles charnières.
Hauteur des panneaux des angles charnières :
▪ 1,20m
▪ 1,50m
|
Angle charnière I |
|---|
a ... 0,7 cm b ... 24,3 cm |
|
Angle charnière A galvanisé |
Angle charnière A |
|---|---|
a ... 0,85 cm |
a ... 0,5 cm b ... 1,2 cm |
Remarque :
L’angle charnière A galvanisé ne se combine pas avec l’angle charnière A ayant un traitement pulvérulent.
Nombre de rails de blocage dans l’angle extérieur et intérieur :
|
Hauteur de panneau |
Nombre de rails de blocage |
|---|---|
|
1,20 m |
4 |
|
1,50 m |
4 |
|
2,70 m |
8 |
|
3,00 m |
8 |
Positionnement des rails de blocage :
À chaque niveau d’appui de l’angle charnière I.
Remarque :
Pour tout angle inférieur à 120°, le montage d'un rail de blocage sur l’angle intérieur n’est pas nécessaire.
|
|
RECOMMANDATION Pour les compensations, prévoir des rails de blocage supplémentaires comme indiqueé dans le chapitre « Compensation en longueur ». |
Nombre de serrages rapides Frami dans l'angle charnière extérieur :
|
Hauteur de panneau |
Largeur de panneau adjacent à l’angle charnière extérieur |
|
|---|---|---|
|
jusqu'à 60 cm |
jusqu'à 90 cm |
|
|
1,20 m |
4 |
6 |
|
1,50 m |
4 |
6 |
|
2,70 m |
8 |
12 |
|
3,00 m |
8 |
12 |
|
|
RECOMMANDATION Autres assemblages de panneaux pour les angles extérieurs (effort de traction plus élevé) voir chapitre « Assemblage des panneaux lors d'un effort en traction élevé ». |
.
