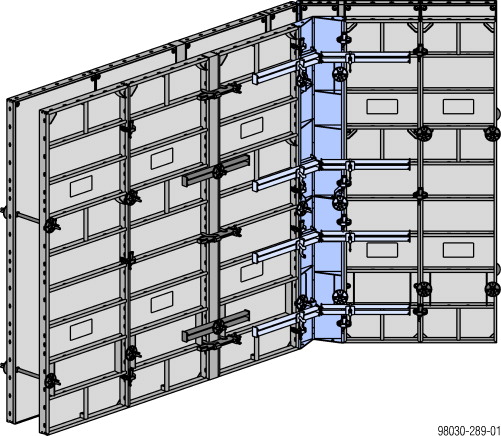

Przyklad z Frami Xlife-elementem 2,70m.
W systemie Frami Xlife za pomocą naroży zawiasowych można doskonale wykonać ostre lub rozwarte narożniki.
Wysokości elementów naroży zawiasowych:
▪ 1,20 m
▪ 1,50 m
|
Narożnik zawiasowy I |
|---|
a ... 0,7 cm b ... 24,3 cm |
|
Narożnik zawiasowy A ocynkowany |
Narożnik zawiasowy A |
|---|---|
a ... 0,85 cm |
a ... 0,5 cm b ... 1,2 cm |
Wskazówka:
Narożnik zawiasowy A ocynkowany można łączyć z narożnikiem zawiasowym A (powlekanym proszkowo).
Liczba szyn dociskowych w narożniku zewnętrznym lub wewnętrznym:
|
Wysokość elementu |
Liczba szyn dociskowych |
|---|---|
|
1,20 m |
4 |
|
1,50 m |
4 |
|
2,70 m |
8 |
|
3,00 m |
8 |
Pozycja szyn dociskowych:
Na każdym poziomie podporowym naroża zawiasowego I.
Wskazówka:
Przy kącie wynoszącym poniżej 120° w narożniku wewnętrznym nie są wymagane żadne szyny dociskowe.
|
|
UWAGA Do kompensacji należy stosować dodatkowe szyny dociskowe zgodnie z rozdziałem "Dopasowanie długości przez wyrównanie". |
Liczba zamków Frami w zewnętrznym narożu
zawiasowym:
|
Wysokość elementu |
Szerokość płyty obok zewnętrznego naroża zawiasowego |
|
|---|---|---|
|
do 60 cm |
do 90 cm |
|
|
1,20 m |
4 |
6 |
|
1,50 m |
4 |
6 |
|
2,70 m |
8 |
12 |
|
3,00 m |
8 |
12 |
|
|
UWAGA Dodatkowe połączenia płyt w obrębie narożników zewnętrznych (zwiększone obciążenie rozciągające) patrz rozdział “Połączenia elementów przy zwiększonym obciążeniu rozciągającym”. |
.
