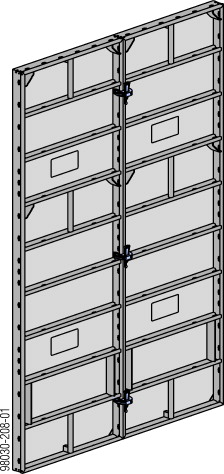

Przyklad z Frami Xlife-elementem 2,70m.
Właściwości łączników płyt:
▪ regulowane i odporne na rozciąganie łączenia elementów
▪ brak małych części łatwych do zgubienia
▪ odporne na zabrudzenia
▪ mocowanie przy użyciu młotka szalunkowego
|
|
UWAGA ▪ używać młotka szalunkowego o wadze max. 800 g. ▪ Nie wolno oliwić ani smarować smarem połączeń klinowych. |
Wymagana ilość zamków (ściągów) (łączenie wzdłużne):
|
Wysokość elementu |
Liczba zamków |
|---|---|
|
1,20 m |
2 |
|
1,50 m |
2 |
|
2,70 m |
3 |
|
3,00 m |
3 |
|
Szerokość elementu |
Liczba zamków |
|---|---|
|
0,30 m |
1 |
|
0,45 m |
1 |
|
0,60 m |
2 |
|
0,75 m |
2 |
|
0,90 m |
2 |
Wskazówka:
▪ Szczegóły połączenia elementów w obrębie narożników zewnętrznych (zwiększone obciążenie rozciągające) patrz rozdział “Połączenia elementów przy zwiększonym obciążeniu rozciągającym”.
▪ Położenie wymaganych części łączących przy wykonywaniu nadstawek - patrz rozdział "Nadstawianie elementów".
.
