Generalităţi
Utilizare la cofrajele pentru grinda întoarsă
Utilizarea ancorajelor superioare şi inferioare cu colţarul de ancorare are următoarele efecte:
▪ Ancorarea deasupra, respectiv sub panou -
fără ancoră amplasată în beton
▪ Distanţele dintre ancore pot fi alese liber
Numărul necesar de colţare de ancorare Frami:
|
Panou Frami Xlife (orizontal) |
Numărul colţarilor de ancorare Frami |
|
|---|---|---|
|
sus |
jos |
|
|
1,20m |
2 / 1 *) |
2 / 1 *) |
|
1,50m |
2 / 1 *) |
2 / 1 *) |
|
2,70m |
2 |
2 |
|
3,00m |
2 |
2 |
|
Înălţimea subgrinzii: max.90 cm |
||
*) La fiecare al doilea panou este necesar doar un singur colţar de ancorare Frami.
La primul şi în ultimul panou sunt necesare două colţare de ancorare Frami.
|
Colţar de ancorare Frami: Încărcarea admis.: 10 kN |

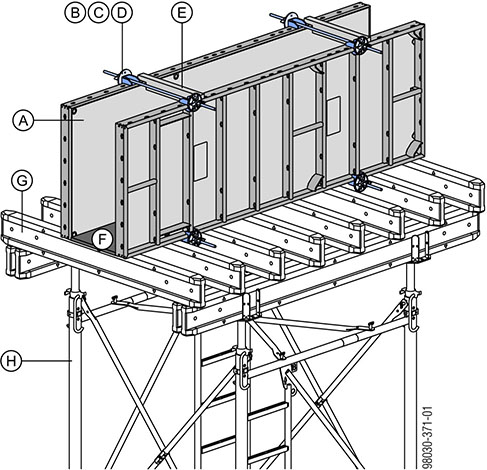

Exemplu cu panoul 0,90x2,70m
|
A Panoul Frami Xlife 0,90x2,70m |
|
B Colţar de ancorare Frami |
|
C Tijă ancorare 15,0mm |
|
D Placă Super 15,0 |
|
E Distanţier din lemn |
|
F Placă de cofrare |
|
G Grinzi Doka H20 |
|
H Schela portantă (de ex. Staxo 100) |
.
