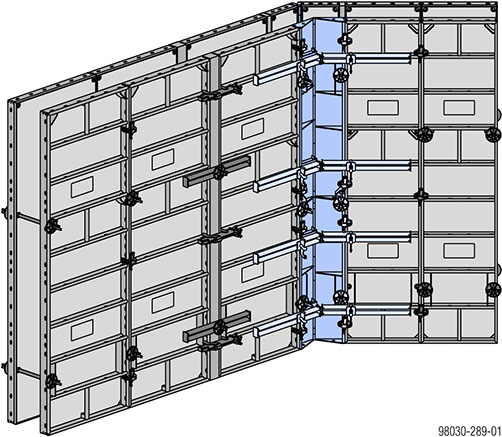

Visas med Frami Xlife ramlucka 2,70m.
Även trubbiga och spetsiga hörn löser Frami Xlife perfekt med de ställbara hörnen.
Luckhöjder för de ställbara hörnen:
▪ 1,20m
▪ 1,50m
|
Ställbart innerhörn I |
|---|
a ... 0,7 cm b ... 24,3 cm |
|
Ställbart ytterhörn A galv. |
Ställbart ytterhörn A |
|---|---|
a ... 0,85 cm |
a ... 0,5 cm b ... 1,2 cm |
Observera:
Det galvade ställbara ytterhörnet A kan inte kombineras med det pulvermålade ställbara ytterhörnet A.
Antal dubbelbalkar i ytter- resp. innerhörnet:
|
Luckhöjd |
Antal dubbelbalkar |
|---|---|
|
1,20 m |
4 |
|
1,50 m |
4 |
|
2,70 m |
8 |
|
3,00 m |
8 |
Dubbelbalkarnas position:
I varje upplagsnivå för det ställbara innerhörnet I.
Observera:
Vid en vinkel under 120° behövs inga dubbelbalkar i innerhörnet.
|
|
INFORMATION Använd vid anpassningar extra dubbelbalkar motsvarande kapitlet ”Längdanpassning med passbitar”. |
Antal Frami spänntvingar i det ställbara ytterhörnet:
|
Luckhöjd |
Luckbredd bredvid ställbart ytterhörn |
|
|---|---|---|
|
upp till 60 cm |
upp till 90 cm |
|
|
1,20 m |
4 |
6 |
|
1,50 m |
4 |
6 |
|
2,70 m |
8 |
12 |
|
3,00 m |
8 |
12 |
|
|
INFORMATION Extra spänntving vid ytterhörn (ökad dragbelastning) se kapitel ”Lucklåsning vid ökad dragbelastning”. |
.
