Ochrona boczna budowli - wysokość barierki do 1,80 m
|
Obarierowania |
Siatka ochronna XP |
Deski poręczowe |
Rury rusztowaniowe |
Pełna osłona |
Wysokość barierki: 170 cm |
Wysokość barierki: 177 cm (z deskami o szerokości 15 cm) |
Wysokość barierki: 167 cm |
Wysokość barierki: 177 cm (z deskami o szerokości 15 cm) |
Wskazówka: We wszystkich wariantach odeskowania jest możliwość zainstalowania dodatkowo siatki, jako ochrony wizualnej lub zabezpieczenia przed drobnym materiałem. Jest to statycznie równoważne z pełnym deskowaniem. Systemu ochrony bocznej XP nie wolno jednak stosować do napinania systemów siatkowych jako zabezpieczenia przed upadkiem zgodnie z normą EN 13374!
|
|
|
|
|

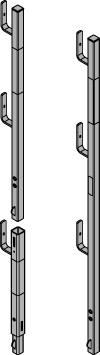

Słupek barierki XP 1,20m |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mocowania |
Zacisk barierki XP 40cm |
Zacisk barierki XP 85cm |
But barierki XP |
Łącznik XP do balkonów |
|
|
|
|
|
|
Obszary zastosowań |
▪ Zakres mocowania: 2 - 43 cm ▪ Mocowanie czołowe do stropów betonowych |
▪ Zakres mocowania: 2 - 85 cm ▪ Mocowanie czołowe, np. na kapach gzymsowych mostów |
▪ Mocowanie na stropach betonowych |
▪ Mocowanie czołowe przy balkonach |
|
Kotwienie |
— |
— |
▪ za pomocą dybla ekspresowego Doka 16x125mm |
▪ z kotwą gzymsową 15,0 |
.
