UWAGA

▪ Montaż dozwolony jest wyłącznie na siatce ochronnej XP o wysokości 1,20 m.

▪ W przypadku obarierowań budowli montaż dozwolony jest tylko w połączeniu z zaciskiem barierki XP lub butem barierki XP.

▪ Wielkość tablicy reklamowej (szerokość x wysokość):
maks. 2,00x1,00m

▪ Ciśnienie dynamiczne q: maks. 0,6 kN/m²

▪ Tablicę reklamową montować zawsze na stronie z prętami siatki (dobre podparcie dla tablicy rekla­mowej).

- Siatkę ochronną XP należy dlatego montować po jej obróceniu o 180° (logo Doka na bortnicy musi wskazywać do wewnątrz).

▪ Nie jest dozwolone montowanie tablic reklamowych na dwóch siatkach ochronnych XP obok siebie (wymagany jest odstęp co najmniej jednej siatki).

▪ Tablicę reklamową montować centralnie na siatce ochronnej XP za pomocą opasek zaciskowych.

- Po 4 u góry i na dole, 6 x po środku (obowiązuje tylko dla tablic reklamowych 2,00 x 1,00 m).

▪ Otwory do zamocowania tablic reklamowych muszą być wykonane przez inwestora.

▪ Nadal istnieje możliwość podwyższenia siatką ochronną XP 0,60 m.

▪ Grubość tablicy reklamowej ma wpływ na wysokość nadstawiania.

▪ Podczas nadstawiania nie można wykluczyć zadrapania tablicy reklamowej.

Alternatywnie można również zamocować siatki lub plandeki reklamowe (mocowanie w zależności od wersji wykonania).

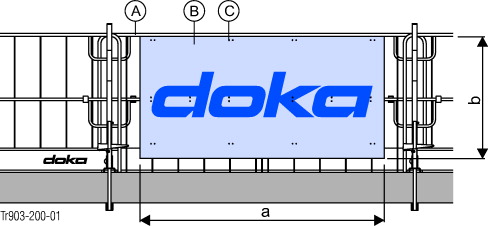

A   Siatka ochronna XP 2,70x1,20 m

B   Tablica reklamowa 2,00x1,00 m

C   Punkty mocowania opasek zaciskowych (min. szerokość 4,6 mm)
