Ausgleiche bei Wandanschlüssen
Variante 1: Ausgleich a = 17 - 35 cm
▪ Max. Abstand der Ausgleichsstützen (Eurex 30): 244 cm
▪ Max. Deckenstärke: 50 cm
Montage:
➤ Ausgleichsträger in Auflagerköpfe einhängen (Backe oben).
➤ Ausgleich montieren.
|

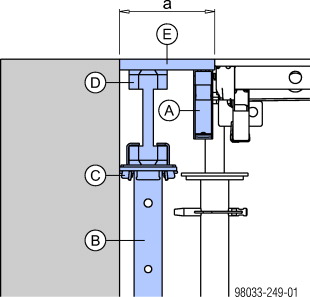

A Dokadek-Ausgleichsträger |
|
B Doka-Deckenstütze Eurex 30 top + Stützbein |
|
C Haltekopf H20 DF |
|
D Doka-Träger H20 bei Maß a ab 17 cm |
|
E Schalhaut |
|
|
HINWEIS Zwischenstützen kraftschlüssig stellen. Das Überhöhen einzelner Stützen ist nicht erlaubt! |
.
Variante 2: Ausgleich a = 32 - 59 cm
Max. Ausgleich a bis 35 cm Deckenstärke
|
Plattenstärke |
Plattentyp |
|
|---|---|---|
|
Doka-Schalungsplatte 3-SO 1) |
Mehrschichtplatte 2) |
|
|
18 mm |
— |
53 cm |
|
21 mm |
38 cm |
60 cm |
|
27 mm |
59 cm |
— |
|
▪ Max. Abstand der Ausgleichsstützen (Eurex 30): 244 cm |
||
Max. Ausgleich a bis 50 cm Deckenstärke
|
Plattenstärke |
Plattentyp |
|
|---|---|---|
|
Doka-Schalungsplatte 3-SO 1) |
Mehrschichtplatte 2) |
|
|
18 mm |
— |
52 cm |
|
21 mm |
35 cm |
58 cm |
|
27 mm |
52 cm |
— |
|
▪ Max. Abstand der Ausgleichsstützen (Eurex 30): 244 cm |
||
1) Rechenwerte gelten für schwache Tragrichtung. Plattenlängsrichtung parallel zum Deckenrand orientiert.
2) Mittleres Biege-E-Modul bei Plattenfeuchte 10±2%: ≥ 5600 N/mm2
Charakteristische Biegefestigkeit bei Plattenfeuchte 10±2%:
≥ 19 N/mm2
Montage:
➤ Ausgleichsträger in Auflagerköpfe einhängen (Backe oben).
➤ Ausgleich montieren.
|

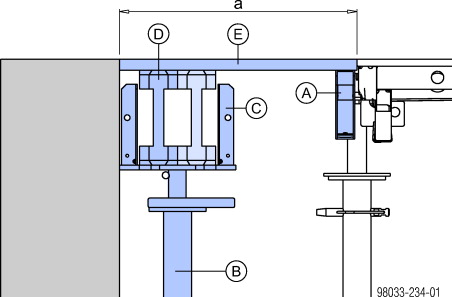

A Dokadek-Ausgleichsträger |
|
B Doka-Deckenstütze Eurex 30 top + Stützbein |
|
C Absenkkopf H20 |
|
D Doka-Träger H20 (teleskopiert) |
|
E Schalhaut |
.
Variante 3: Ausgleich a = 55 - 270 cm
Ausgleich a bis 35 cm Deckenstärke
|
Jochträger |
Ausgleich a |
empfohlener |
|---|---|---|
|
1,10 m |
55 - 100 cm |
2,90 m |
|
1,80 m |
90 - 170 cm |
|
|
2,90 m |
145 - 270 cm |
|
|
Eurex 30: ▪ Max. Stützenabstand b: 70 cm ▪ Max. Jochträgerabstand: 244 cm ▪ Max. Querträgerabstand: 50cm ▪ Bei Ausgleichen a ≥ 100 cm: Zwischenstütze (mit Haltekopf H20) erforderlich |
||
Ausgleich a bis 50 cm Deckenstärke
|
Jochträger |
Ausgleich a |
empfohlener |
|---|---|---|
|
1,10 m |
55 - 100 cm |
2,90 m |
|
1,80 m |
90 - 170 cm |
|
|
2,90 m |
145 - 270 cm |
|
|
Eurex 30: ▪ Max. Stützenabstand b: 50 cm ▪ Max. Jochträgerabstand: 244 cm ▪ Max. Querträgerabstand: 42 cm ▪ Bei Ausgleichen a ≥ 75 cm: Zwischenstütze (mit Haltekopf H20) erforderlich |
||
Montage:
➤ Ausgleichsträger in Auflagerköpfe einhängen (Backe oben).
➤ Einhängebügel in unmittelbarer Nähe der Deckenstützen in Ausgleichsträgern einhängen.
|
Benötigte Einhängebügel: ▪ In Längsrichtung bei jeder Deckenstütze ▪ In Querrichtung bei jeder 2. Deckenstütze |
➤ Ausgleich montieren.

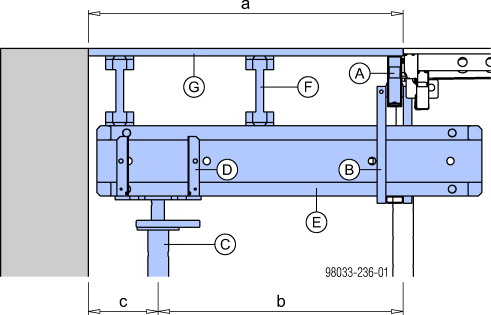

Anwendungsbeispiel: Ausgleich a ≤ 100 cm
c ... 35 cm (bis Deckenstärke 35 cm), 25 cm (Deckenstärke größer 35 cm bis 50 cm)

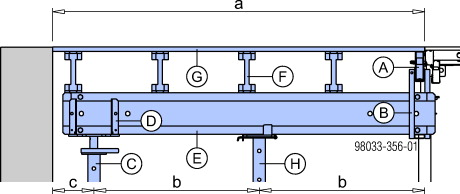

Anwendungsbeispiel: Ausgleich a > 100 cm
(mit Zwischenstütze)
c ... 35 cm (bis Deckenstärke 35 cm), 25 cm (Deckenstärke größer 35 cm bis 50 cm)
|
A Dokadek-Ausgleichsträger |
|
B Dokadek-Einhängebügel H20 |
|
C Doka-Deckenstütze Eurex 30 top + Stützbein |
|
D Absenkkopf H20 |
|
E Doka-Träger H20 als Jochträger |
|
F Doka-Träger H20 als Querträger |
|
G Schalhaut |
|
H Zwischenstütze mit Haltekopf H20 |
|
|
Darauf achten, dass unter jedem vorgesehenen Plattenstoß ein Träger (bzw. Doppelträger) liegt.
|
|
|
HINWEIS Zwischenstützen kraftschlüssig stellen. Das Überhöhen einzelner Stützen ist nicht erlaubt! |
.
Dokadek-Ausgleichsträgerschuhe
Mit 2 Stk. Dokadek-Ausgleichsträgerschuhen 18mm bzw. 21mm in Kombination mit einem Kantholz können kostengünstige Träger als Alternative zu den herkömmlichen Ausgleichsträgern hergestellt werden.
Diese dienen zum Ausbilden von Passbereichen bis 50 cm bei Wandanschlüssen im System Element-Deckenschalung Dokadek 30.
Merkmale:
▪ Für Schalhautstärken von 18 mm und 21 mm.
▪ Mit Auflagerkopf, Wandkopf und XF-Fallkopf einsetzbar.
▪ Das Kantholz 200 x 40 mm ist nicht im Lieferumfang enthalten!
|
|
HINWEIS Ein Einsatz am Gebäuderand in Verbindung mit Randköpfen bzw. XF-Randköpfen ist nicht möglich! |
.

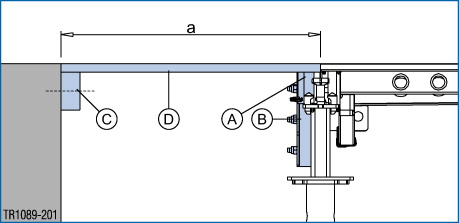

Anwendung mit Auflagerkopf

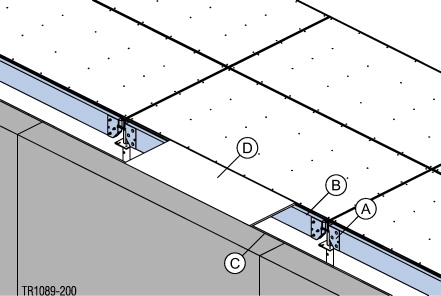

Detail
a ... max. 45 cm (bis Deckenstärke 35 cm)
... max. 36 cm (Deckenstärke größer 35 cm bis bis 50 cm)
|
A Dokadek-Ausgleichsträgerschuh 18mm bzw. 21mm |
|
B Kantholz 200 x 40 mm |
|
C Auflageholz (bauseits) |
|
D Schalhaut 18mm bzw. 21mm |
.
Anwendung mit Wandkopf
.
Montage
➤ Kantholz auf erforderliche Länge abschneiden (±2 mm).
|
|
HINWEIS Kantholzdimension 200 x 40 mm mit min. Holzqualität C24 (sägerau). |
|

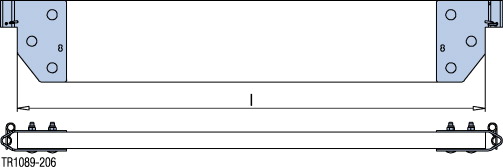

Dokadek-Elementlänge [m] |
Zuschnitt Kantholzlänge l [m] |
|---|---|
|
0,81 |
0,718 |
|
1,22 |
1,128 |
|
2,44 |
2,348 |
➤ Ausgleichsträgerschuh bis zur Innenkante auf das Kantholz schieben und die 3 Bohrungen sowie die Abschrägung markieren.
➤ Ausgleichsträgerschuh entfernen, Loch mit Durchmesser 12 mm bohren und die Enden abschrägen.
➤ Ausgleichsträgerschuh wieder auf das Kantholz schieben und mit den beiliegenden Torbandschrauben M10x65mm und Sechskantmuttern M10 selbstsichernd befestigen.
|
|
Auf festen und richtigen Sitz der Schrauben achten! |
.
