Ausgleiche im Bereich von Bauwerksstützen
mit Dokadek-Ausgleichsträgern und Doka-Trägern H20
➤ 2 Ausgleichsträger 1,22m bzw. 0,81m in Querrichtung in Auflagerköpfen einhängen (Backe oben).
➤ 4 Einhängebügel in unmittelbarer Nähe der Deckenstützen in Ausgleichsträgern einhängen.
➤ 2 Doka-Träger H20 als Jochträger in Einhängebügeln einfädeln.
➤ Z.B. bei Elementbreite 1,22 m: Doka-Träger H20 in Querrichtung auf darunterliegende Jochträger legen (z.B. Dokadek-Systemträger H20 eco P 1,10m bei Elementbreite 1,22 m).
|
|
Darauf achten, dass unter jedem vorgesehenen Plattenstoß ein Träger (bzw. Doppelträger) liegt.
|
|
|
HINWEIS Zwischenstützen kraftschlüssig stellen. Das Überhöhen einzelner Stützen ist nicht erlaubt! |
.

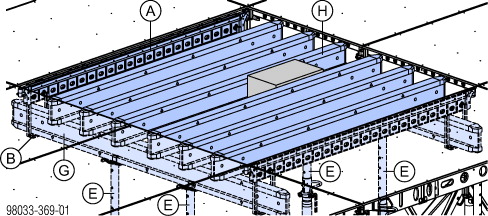

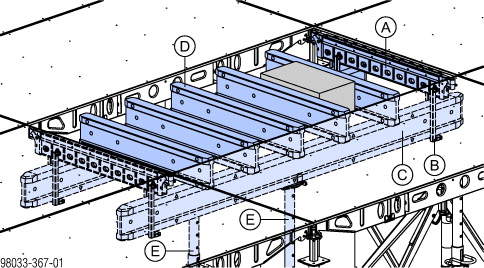

Anwendungsbeispiele - Bauwerksstütze innerhalb des Elementfeldes (Variante 1)
Deckenstärke ≤ 35 cm
Deckenstärke > 35 cm
|
Deckenstärke |
max. Querträgerabstand |
Anzahl Zusatzunterstellungen je Jochträger |
|---|---|---|
|
≤ 35 cm |
50 cm 1) |
— |
|
> 35 cm |
42 cm 1) |
1 (mittig) |
1) Max. Stützweite der Schalungsplatten beachten!
|
A Dokadek-Ausgleichsträger 1,22m bzw. 0,81m |
|
B Dokadek-Einhängebügel H20 |
|
C Doka-Träger H20 2,90m als Jochträger |
|
D Doka-Träger H20 als Querträger (z.B. Dokadek-Systemträger H20 eco P 1,10m bei Elementbreite 1,22 m) |
|
E Zusatzunterstellung (mittig): |
.

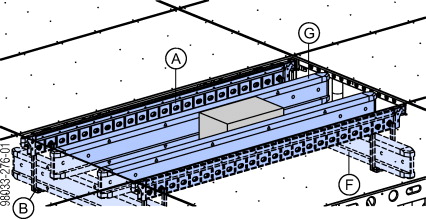

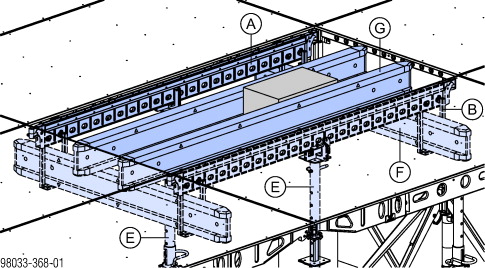

Anwendungsbeispiele - Bauwerksstütze innerhalb des Elementfeldes (Variante 2)
|
|
Die Ausgleichsträger und Doka-Träger H20 können bei Bedarf auch umgekehrt angeordnet werden, d.h. Ausgleichsträger 2,44m werden in Längsrichtung eingehängt, auf denen die Einhängebügel montiert werden. |
Deckenstärke ≤ 35 cm
Deckenstärke > 35 cm
|
Deckenstärke |
max. Querträgerabstand |
Anzahl Zusatzunterstellungen je Ausgleichsträger |
|---|---|---|
|
≤ 35 cm |
50 cm 1) |
— |
|
> 35 cm |
42 cm 1) |
1 (mittig) |
1) Max. Stützweite der Schalungsplatten beachten!
|
A Dokadek-Ausgleichsträger 2,44m |
|
B Dokadek-Einhängebügel H20 |
|
E Zusatzunterstellung (mittig): |
|
F Doka-Träger H20 als Jochträger (z.B. Doka-Träger H20 1,80m bei Elementbreite 1,22 m) |
|
G Doka-Träger H20 2,45m als Querträger |
.

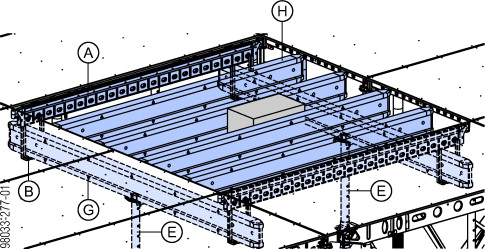

Anwendungsbeispiele - Bauwerksstütze genau am Elementstoß
Deckenstärke ≤ 35 cm
Deckenstärke > 35 cm
|
Deckenstärke |
max. Querträgerabstand |
Anzahl Zusatzunterstellungen je Jochträger |
|---|---|---|
|
≤ 35 cm |
50 cm 1) |
1 (mittig) |
|
> 35 cm |
42 cm 1) |
2 (im Drittelpunkt) |
1) Max. Stützweite der Schalungsplatten beachten!
|
A Dokadek-Ausgleichsträger 2,44m |
|
B Dokadek-Einhängebügel H20 |
|
E Zusatzunterstellung: |
|
G Doka-Träger H20 als Jochträger (z.B. Doka-Träger H20 2,90m bei Elementbreite 1,22 m) |
|
H Doka-Träger H20 2,45m als Querträger |
.
mit Dokadek-Element 1,22x1,22m bzw. 0,81x1,22m, Dokadek-Ausgleichsträger und Doka-Trägern H20
Hinweis:
▪ Die Dokadek-Auflagerköpfe (B) müssen ca. 5 mm tiefer als die übrigen Köpfe nivelliert werden, um Versätze zu vermeiden.
▪ Erst die umliegenden Dokadek-Elemente 2,44m einschalen, dann die Dokadek-Elemente 1,22m einheben und aufschwenken.
➤ Dokadek-Element 1,22x1,22m bzw. 0,81x1,22m einheben und in Längsrichtung aufschwenken.
➤ 2 Ausgleichträger 1,22m bzw. 0,81m in Querrichtung in Auflagerköpfen einhängen (Backe oben).
➤ 4 Einhängebügel in unmittelbarer Nähe der Deckenstützen in Ausgleichsträger einhängen.
➤ 2 Doka-Träger H20 als Jochträger in Einhängebügel einfädeln.
➤ Doka-Träger H20 in Querrichtung auf darunterliegende Jochträger legen.
|
|
Die Einhängestange kann bis zu einer Raumhöhe von 3,74 m zum Ein- und Ausschalen der Elemente vom Boden aus verwendet werden. |

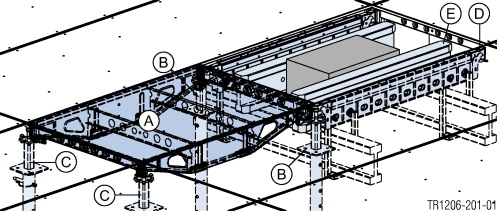

Anwendungsbeispiel - Bauwerksstütze innerhalb des Elementfeldes
|
Dokadek-Element |
Deckenstärke |
Anzahl der Zusatzunterstellungen je Jochträger |
|---|---|---|
|
1,22x1,22m |
≤ 35 cm |
— |
|
0,81x1,22m |
≤ 50 cm |
— |
|
A Dokadek-Element 1,22x1,22m bzw. 0,81x1,22m |
|
B Dokadek-Auflagerkopf + Doka-Deckenstütze Eurex 30 top |
|
C Dokadek-Auflagerkopf + Doka-Deckenstütze Eurex 30 top |
|
D Dokadek-Ausgleichsträger 1,22m |
|
E Doka-Träger H20 als Querträger |
.

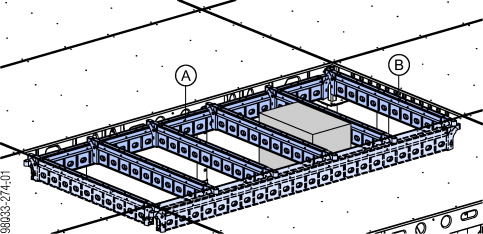

mit Dokadek-Ausgleichsträgern
➤ 2 Ausgleichsträger 2,44m in Längsrichtung in Auflagerköpfen einhängen (Backe und Sicherung unten).
➤ Ausgleichsträger 1,22m bzw. 0,81m in Querrichtung auf darunterliegende Ausgleichsträger 2,44m legen (Backe unten, Sicherung oben).
|
|
Position (A) der Sicherung der querliegenden Ausgleichsträger 1,22m bzw. 0,81m: ▪ an allen 4 Ecken in den Ausnehmungen (B) der Ausgleichsträger 2,44m ▪ dazwischen in den Profil-Vertiefungen (C) der Ausgleichsträger 2,44m
|
|
|
Darauf achten, dass unter jedem vorgesehenen Plattenstoß 2 Ausgleichsträger liegen.
|
|
|
HINWEIS Zwischenstützen kraftschlüssig stellen. Das Überhöhen einzelner Stützen ist nicht erlaubt! |
.

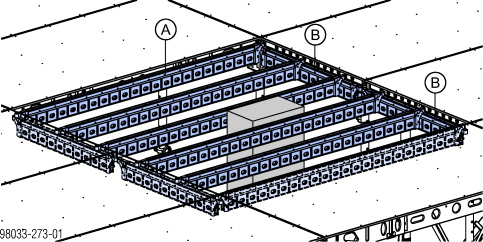

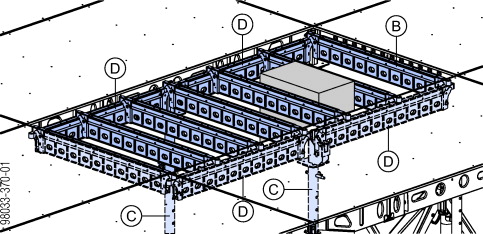

Anwendungsbeispiele - Bauwerksstütze innerhalb des Elementfeldes (Variante 1)
Deckenstärke ≤ 35 cm
Deckenstärke > 35 cm
|
Deckenstärke |
max. Querträgerabstand |
Anzahl Zusatzunterstellungen |
|---|---|---|
|
≤ 35 cm |
50 cm 1) |
— |
|
> 35 cm |
42 cm 1) |
1 |
1) Max. Stützweite der Schalungsplatten beachten!
|
A Dokadek-Ausgleichsträger 2,44m |
|
B Dokadek-Ausgleichsträger 1,22m bzw. 0,81m |
|
C Zusatzunterstellung: |
|
D Dokadek-Ausgleichsträger 1,22m (4 Stk.) |
.

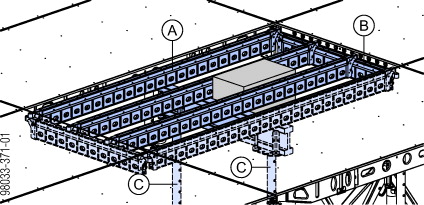

Anwendungsbeispiele - Bauwerksstütze innerhalb des Elementfeldes (Variante 2)
|
|
Die Ausgleichsträger können bei Bedarf auch umgekehrt angeordnet werden, d.h. die Ausgleichsträger 2,44m werden auf die darunterliegenden Ausgleichsträger 1,22m bzw. 0,81m gelegt. |
Deckenstärke ≤ 35 cm
Deckenstärke > 35 cm
|
Deckenstärke |
max. Querträgerabstand |
Anzahl Zusatzunterstellungen der Ausgleichsträger |
|---|---|---|
|
≤ 35 cm |
50 cm 1) |
— |
|
> 35 cm |
42 cm 1) |
1 (mittig) |
1) Max. Stützweite der Schalungsplatten beachten!
|
A Dokadek-Ausgleichsträger 2,44m |
|
B Dokadek-Ausgleichsträger 1,22m bzw. 0,81m |
|
C Zusatzunterstellung für Dokadek-Ausgleichsträger 2,44m (Pos. A): |
|
|
HINWEIS Die Zusatzunterstellung darf nur für Dokadek-Ausgleichsträger 2,44m verwendet werden und nicht für Dokadek-Elemente. |
.

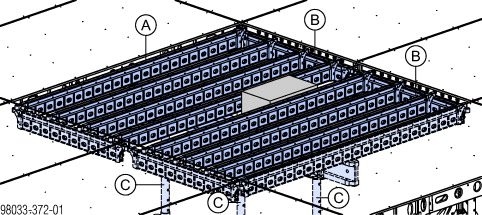

Anwendungsbeispiele - Bauwerksstütze genau am Elementstoß
Deckenstärke ≤ 35 cm
Deckenstärke > 35 cm
|
Deckenstärke |
max. Querträgerabstand |
Anzahl Zusatzunterstellungen der Ausgleichsträger |
|---|---|---|
|
≤ 35 cm |
50 cm 1) |
— |
|
> 35 cm |
42 cm 1) |
1 |
1) Max. Stützweite der Schalungsplatten beachten!
|
A Dokadek-Ausgleichsträger 2,44m |
|
B Dokadek-Ausgleichsträger 1,22m bzw. 0,81m |
|
C Zusatzunterstellung für Dokadek-Ausgleichsträger 2,44m (Pos. A): |
|
|
HINWEIS Die Zusatzunterstellung darf nur für Dokadek-Ausgleichsträger 2,44m verwendet werden und nicht für Dokadek-Elemente. |
.
