Ausgleiche zwischen 2 Dokadek-Schalabschnitten
Variante 1: Ausgleich a = 17 - 61 cm
Max. Ausgleich a bis 35 cm Deckenstärke
|
Plattenstärke |
Plattentyp |
|
|---|---|---|
|
Doka-Schalungsplatte 3-SO 1) |
Mehrschichtplatte 2) |
|
|
18 mm |
— |
53 cm |
|
21 mm |
38 cm |
60 cm |
|
27 mm |
59 cm |
— |
Max. Ausgleich a bis 50 cm Deckenstärke
|
Plattenstärke |
Plattentyp |
|
|---|---|---|
|
Doka-Schalungsplatte 3-SO 1) |
Mehrschichtplatte 2) |
|
|
18 mm |
— |
52 cm |
|
21 mm |
35 cm |
58 cm |
|
27 mm |
52 cm |
— |
1) Rechenwerte gelten für schwache Tragrichtung. Plattenlängsrichtung parallel zum Deckenrand orientiert.
2) Mittleres Biege-E-Modul bei Plattenfeuchte 10±2%: ≥ 5600 N/mm2
Charakteristische Biegefestigkeit bei Plattenfeuchte 10±2%:
≥ 19 N/mm2

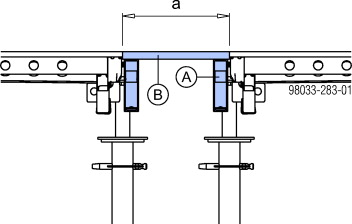

Montage:
➤ Ausgleichsträger in Auflagerköpfe einhängen (Backe oben).
➤ Ausgleich montieren.
|
A Dokadek-Ausgleichsträger |
|
B Schalhaut |
.
Variante 2: Ausgleich a = 55 - 270 cm
Ausgleich a bis 35 cm Deckenstärke
|
Jochträger |
Ausgleich a |
empfohlener |
|---|---|---|
|
1,10 m |
55 - 100 cm |
2,90 m |
|
1,80 m |
90 - 170 cm |
|
|
2,90 m |
145 - 270 cm |
|
|
Eurex 30: ▪ Max. Stützenabstand b: 70 cm ▪ Max. Jochträgerabstand: 244 cm ▪ Max. Querträgerabstand: 45 cm ▪ Bei Ausgleichen a ≥ 80 cm: Zwischenstütze (mit Haltekopf H20) erforderlich |
||
Ausgleich a bis 50 cm Deckenstärke
|
Jochträger |
Ausgleich a |
empfohlener |
|---|---|---|
|
1,10 m |
55 - 100 cm |
2,90 m |
|
1,80 m |
90 - 170 cm |
|
|
2,90 m |
145 - 270 cm |
|
|
Eurex 30: ▪ Max. Stützenabstand b: 47 cm ▪ Max. Jochträgerabstand: 244 cm ▪ Max. Querträgerabstand: 36 cm ▪ Bei Ausgleichen a ≥ 72 cm: Zwischenstütze (mit Haltekopf H20) erforderlich |
||
Montage:
➤ Ausgleichsträger in Auflagerköpfe einhängen (Backe oben).
➤ Einhängebügel in unmittelbarer Nähe der Deckenstützen in Ausgleichsträgern einhängen.
|
Benötigte Einhängebügel: ▪ In Längsrichtung bei jeder Deckenstütze ▪ In Querrichtung bei jeder 2. Deckenstütze |
➤ Ausgleich montieren.

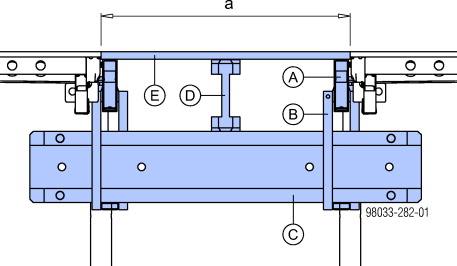

Anwendungsbeispiel: Ausgleich a ≤ 80 cm

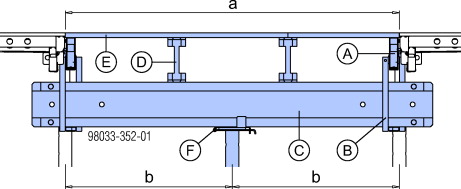

Anwendungsbeispiel: Ausgleich a > 80 cm
(mit Zwischenstütze)
|
A Dokadek-Ausgleichsträger |
|
B Dokadek-Einhängebügel H20 |
|
C Doka-Träger H20 als Jochträger |
|
D Doka-Träger H20 als Querträger |
|
E Schalhaut |
|
F Zwischenstütze mit Haltekopf H20 |
|
|
Darauf achten, dass unter jedem vorgesehenen Plattenstoß ein Träger (bzw. Doppelträger) liegt.
|
|
|
HINWEIS Zwischenstützen kraftschlüssig stellen. Das Überhöhen einzelner Stützen ist nicht erlaubt! |
.
