Dokadek-Ausgleichsträgerpalette
Lager- und Transportmittel für Dokadek-Ausgleichsträger:
▪ langlebig
▪ stapelbar
▪ Ausgleichsträger 2,44m und 1,22m werden ab Werk in der Ausgleichsträgerpalette ausgeliefert, Ausgleichsträger 0,81m im Doka-Mehrwegcontainer 1,20x0,80m.
|
Max. Anzahl Dokadek-Ausgleichsträger: 44 Stk. Max. Tragfähigkeit: 800 kg Zul. Auflast: 5900 kg |
|
|
HINWEIS ▪ Ausgleichsträger 2,44m und 1,22m zentrisch beladen, damit sie sich an den Palettenrungen abstützen können. ▪ Beim Stapeln von Mehrweggebinden mit sehr unterschiedlichen Lasten müssen diese nach oben hin abnehmen! ▪ Immer schichtweise stapeln.

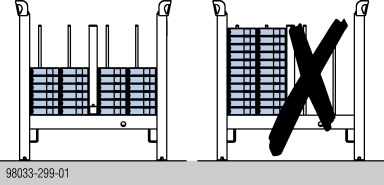

▪ Stapeln von unterschiedlichen Ausgleichsträger-Längen auf einer Palette erlaubt. - Bei LKW-Transport müssen Ausgleichsträger 0,81m (A) innen gestapelt werden.
▪ Ausgleichsträger vor LKW-Transport mit der Palette verbinden, z.B. Bündeln mit Stahlbändern. ▪ Typenschild muss vorhanden und gut lesbar sein. |
.
Dokadek-Ausgleichsträgerpalette als Lagermittel
Max. Anzahl Gebinde übereinander
|
Im Freien (auf der Baustelle) |
In der Halle |
|---|---|
|
Bodenneigung bis 3% |
Bodenneigung bis 1% |
|
2 |
6 |
|
Keine leeren Mehrweggebinde übereinander erlaubt! |
|
|
|
HINWEIS ▪ Beim Stapeln von Mehrweggebinden mit sehr unterschiedlichen Lasten müssen diese nach oben hin abnehmen! ▪ Anwendung mit Anklemm-Radsatz B: - In Parkposition mit Feststellbremse sichern. - Im Stapel darf an der untersten Doka-Stapelpalette kein Anklemm-Radsatz montiert sein. |
.
Dokadek-Ausgleichsträgerpalette als Transportmittel
Geeignete Transportgeräte:
▪ Kran
▪ Stapler
▪ Palettenhubwagen
▪ Anklemm-Radsatz B
|
|
Betriebsanleitung "Anklemm-Radsatz B" beachten! |
.

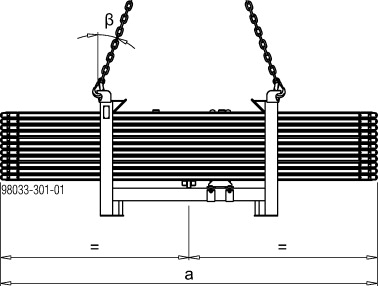

Umsetzen mit dem Kran
|
|
HINWEIS ▪ Mehrweggebinde nur einzeln umsetzen. ▪ Entsprechendes Gehänge verwenden ▪ Zentrisch beladen. ▪ Beim Umsetzen mit angebautem Anklemm-Radsatz B zusätzlich die Anweisungen der entsprechenden Betriebsanleitung beachten! ▪ Neigungswinkel β max. 30°!
a ... 244 cm bzw. 122 cm |
.
Umsetzen mit dem Stapler oder Palettenhubwagen
|
|
HINWEIS ▪ Zentrisch beladen. |
.
