Herstellen von Unterzügen
Herstellen von Unterzügen mit Dokadek 30-Elementen
|
|
WARNUNG ➤ Die Abtragung der Horizontallasten entsprechend der EN 12812 muss durch andere Maßnahmen sichergestellt werden (z.B. durch Ableitung ins Bauwerk bzw. mit Abspannungen). |
|
|
HINWEIS ▪ Während der Montage und Demontage der Schalung muss auf eine ausreichende Absturzsicherung geachtet werden. Zum Beispiel kann ein mobiles Arbeitsgerüst verwendet werden. ▪ Länderspezifische Vorschriften beachten. |
|
|

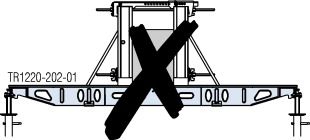

HINWEIS ▪ Beim Schalen von Unterzügen darf das Dokadek-Element nur in Längsrichtung verwendet werden.

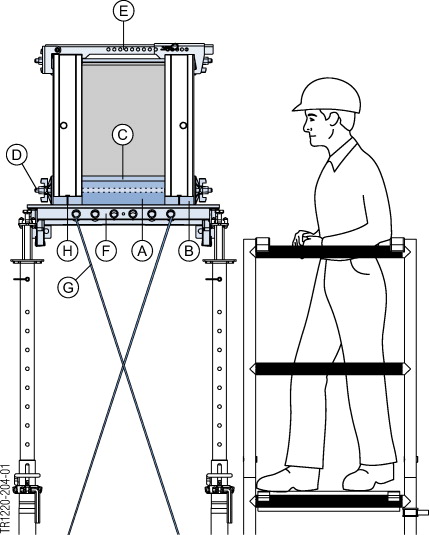

▪ Unterzug mittig auf dem Element positionieren. ▪ Bis zu 3 mm Elementüberhöhung für Seitenschalung beachten. ▪ Standsicherheit für die Montage durch Aufstellrahmen bzw. kreuzweise Abspannung herstellen. ▪ Längsgeländerschuhe sind nicht erlaubt, da keine Kräfte aus der Seitenschalung eingeleitet werden dürfen. ▪ Ist keine Ankerstelle im Unterzug erlaubt, müssen Kanthölzer annähernd vollflächig aneinander gelegt werden (siehe folgende Abbildung). |
|
A Kantholz (bauseits) |
|
B Kantholz mind. 4 cm (bauseits) |
|
C Schalhaut |
|
D Ankerstab 15,0 + Superplatte 15,0 |
|
E Framax-Kopfanker |
|
F Dokadek-Element |
|
G Zurrgurt |
|
H Nagel |
.
Unterzug ohne Einbindung der Decke

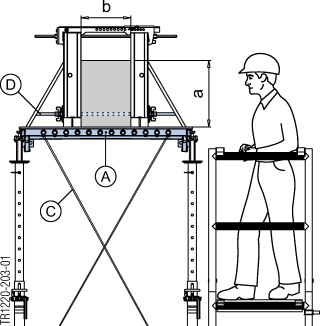

Unterzugshöhe bis 50 cm ohne zusätzliche Schalhaut
a ... max. Unterzugshöhe 50 cm
b ... max. Unterzugsbreite 60 cm
|
A Dokadek-Element 1,22x2,44m bzw. 0,81x2,44m |
|
C Zurrgurt |
|
D Ankerstab 15,0 + Superplatte 15,0 |

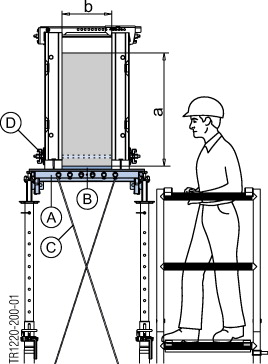

Unterzugshöhe > 50 cm bis 100 cm mit einer zusätzlichen Schalhaut
|
|
HINWEIS ▪ Das Dokadek-Element 1,22x2,44m ist beim Schalen von Unterzügen mit einer Höhe von > 50 cm bis 100 cm nicht erlaubt. |
a ... max. Unterzugshöhe 100 cm
b ... max. Unterzugsbreite 45 cm
|
A Dokadek-Element 0,81x2,44m |
|
B Schalhaut (zwingend erforderlich) |
|
C Zurrgurt |
|
D Ankerstab 15,0 + Superplatte 15,0 |
.

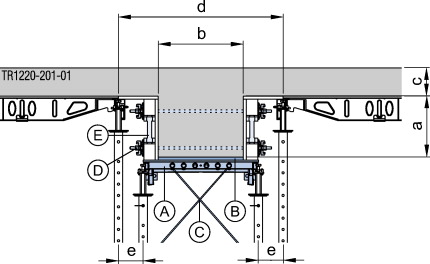

Unterzug mit Einbindung der Decke
|
|
HINWEIS ▪ Das Dokadek-Element 1,22x2,44m ist beim Schalen von Unterzügen mit Einbindung der Decke nicht erlaubt. ▪ Eine zusätzliche Schalhaut ist zwingend erforderlich. ▪ Den Doka-Träger H20 in Lage sichern z.B. durch Vernagelung. ▪ Aufbau für den Unterzug symmetrisch auf dem Dokadek-Element platzieren. |
a ... Unterzugshöhe
b ... Unterzugsbreite
c ... Deckenhöhe
d ... max. 116 cm
e ... max. 17,5 cm
|
A Dokadek-Element 0,81x2,44m |
|
B Schalhaut (zwingend erforderlich) |
|
C Zurrgurt |
|
D Ankerstab 15,0 + Superplatte 15,0 |
|
E Doka-Träger H20 |
|
Unterzug |
mit Decke 20 cm |
mit Decke 30 cm |
|---|---|---|
|
max. Höhe a |
45 cm |
35 cm |
|
max. Breite b |
≤ 60 cm |
≤ 60 cm |
|
|
Für weitere Ausführungen der Seitenschalung siehe Technisches Rundschreiben 1028 "Lösungsvorschläge für Unterzugsschalungen". |
.
