Casseratura di solai inclinati

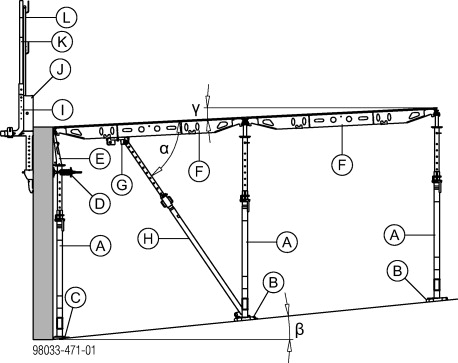

Tipo di impiego A: puntelli per solai Doka a piombo
α ... ca. 60°
β ... max. 16%
γ... max. 5% senza e max. 3% con testa a caduta (in direzione longitudinale e trasversale)

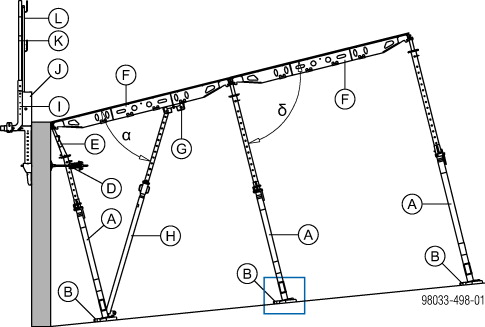

Caso di impiego B: puntelli per solai Doka 90° per superficie della cassaforma
α ... ca. 60°
δ ... 90°
Dettaglio piastra di compensazione
β ... max. 16%
|
A Puntello per solai Doka Eurex |
|
B Piastra di compensazione |
|
C Cuneo di legno |
|
D Supporto a parete Dokadek |
|
E Testa parete Dokadek |
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
|
I Morsetto per sponda solaio Doka |
|
J Elemento Framax Xlife |
|
K Asta parapetto XP 1,20 m |
|
L Griglia di protezione XP 2,70 x 1,20 m |
|
|
AVVISO Se i puntelli per solai non sono a piombo si creano forze orizzontali supplementari! |
.
Casseratura
|
|
AVVISO In ogni fase della costruzione deve essere assicurata la stabilità di tutti i componenti e le unità. |

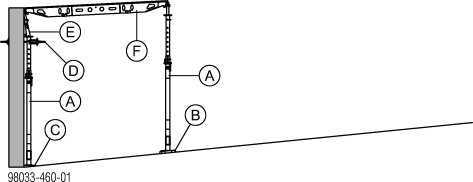

Per es. tipo di impiego A:
➤ Posizionare i puntelli per solai Doka e allinearli verticalmente con l’aiuto della piastra di compensazione. In corrispondenza dei bordi, per ragioni di spazio, effettuare l’allineamento con cunei di legno.
➤ Fissare i puntelli per solai con il supporto parete Dokadek in modo che non si ribaltino.
➤ Montare la testa parete Dokadek.
➤ Agganciare l’elemento, sollevarlo e fissarlo.
|
A Puntello per solai Doka Eurex |
|
B Piastra di compensazione |
|
C Cuneo di legno |
|
D Supporto a parete Dokadek |
|
E Testa parete Dokadek |
|
F Elemento Dokadek |
.
Montaggio del connettore per puntelli di regolazione Dokadek
|
|
AVVISO Il connettore per puntelli di regolazione deve essere montato in corrispondenza di 1/3 dell’elemento Dokadek. |
|
Corretto! |
Sbagliato! |
|---|---|
|
|
|
G Connettore per puntelli di regolazione Dokadek |
➤ Estrarre entrambi i perni di sicurezza dalla posizione di riposo.
➤ Inserire il connettore per puntelli di regolazione nella trave longitudinale dell’elemento.
➤ Fissarlo con i perni di sicurezza nella piastra dell’elemento.
|
Corretto! |
Sbagliato! |
|---|---|
|
|
|
M Perno di sicurezza |
|
N Piastra |
.

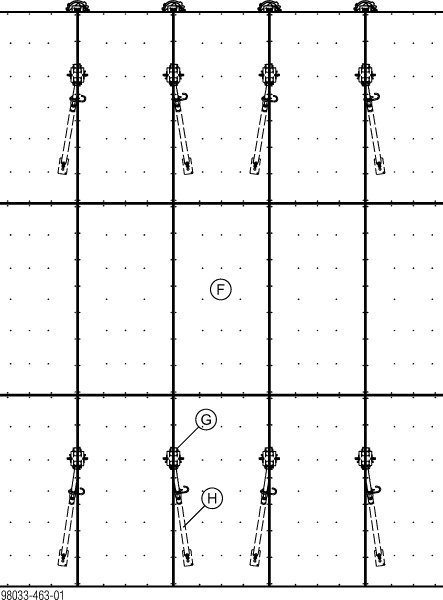

Posizionamento corretto dei connettori per puntelli di regolazione con sistema libero
|
|
AVVISO ▪ A seconda delle esigenze statiche, montare altri connettori per puntelli di regolazione. ▪ Con sistema libero, fare attenzione a montare il connettore per puntelli di regolazione in modo alternato. |
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
.
Montaggio del puntello di piombatura
➤ Rimuovere il perno di sicurezza dal puntello di piombatura.
➤ Montare il puntello di piombatura in base all’inclinazione del solaio in direzione longitudinale o trasversale.
Direzione longitudinale:
|
Corretto! |
Sbagliato! |
|---|---|
|
|
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
Direzione trasversale:
|
un puntello di piombatura IB |
|---|
|
|
A Puntello per solai Doka Eurex |
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
➤ Collegare il puntello di piombatura e il relativo connettore con il perno.
Animazione:

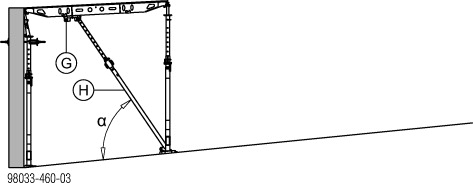

➤ Regolare il puntello di piombatura alla lunghezza di estensione desiderata.
➤ Fissare il puntello di piombatura con l’ancorante espresso Doka.
α ... ca. 60°
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
|
|
AVVISO Sollevare il puntello di piombatura IB solo finché non si incontra resistenza. L'elemento NON deve essere sollevato. |
|
|
Osservare le istruzioni di montaggio “Ancorante espresso Doka 16x125mm"! |
➤ Montare gli altri elementi.
α ... ca. 60°
|
A Puntello per solai Doka Eurex |
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |

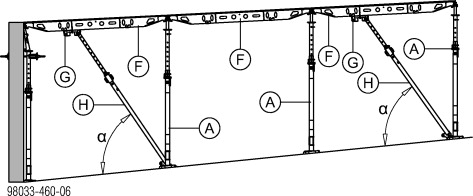

➤ Quindi montare i connettori per puntelli di regolazione come necessario.
➤ Imbullonare il puntello di piombatura e fissarlo con l’ancorante espresso Doka.
α ... ca. 60°
|
A Puntello per solai Doka Eurex |
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
.

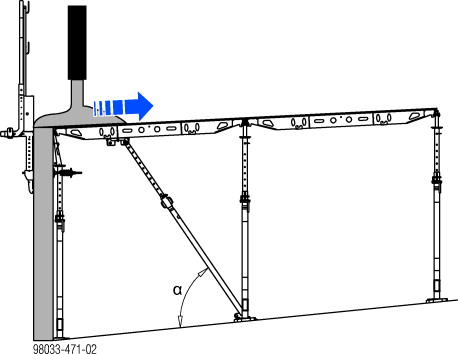

Getto del calcestruzzo
➤ Prima del getto, ricontrollare i puntelli per solai.
|
|
▪ La staffa di fissaggio (A) deve essere inserita completamente nel puntello per solai. ▪ Il dado di regolazione (B) deve essere serrato a contatto con la staffa di fissaggio.
|
|
|
AVVERTENZA ➤ Iniziare l’operazione di getto solo su un campo puntellato! ➤ Fare attenzione alla corretta direzione del getto (dal “basso” verso l’“alto”)! |
.
Disarmo
|
|
AVVISO ▪ Attenersi ai tempi di disarmo. ▪ Il disarmo avviene sempre in sequenza inversa. ▪ Consultare anche il capitolo “Puntelli ausiliari, tecnologia del calcestruzzo e disarmo”. |
.

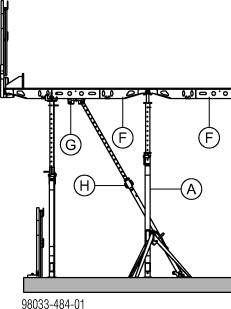

Casseratura nel bordo del solaio
Tipo di impiego C:
|
A Puntello per solai Doka Eurex |
|
F Elemento Dokadek |
|
G Connettore per puntelli di regolazione Dokadek |
|
H Puntello di piombatura 340 IB o puntello di piombatura 540 IB |
Nota bene:
Il connettore per puntelli di regolazione Dokadek montato nell’elemento, al centro, può essere impiegato assieme al puntello di piombatura come controventatura.
|
|
Consultare le informazioni sul prodotto “Bordo del solaio (cassaforma ad elementi per solai Dokadek 30)”. |
.
