Compensazioni tra due sezioni di casseratura Dokadek
Variante 1: Compensazione "a" = 17 - 61 cm
Compensazione "a" max. con spessore solaio fino a 35 cm
|
Spessore del pannello |
Tipo di pannello |
|
|---|---|---|
|
Pannello Doka 3-SO 1) |
Pannello multistrato 2) |
|
|
18 mm |
— |
53 cm |
|
21 mm |
38 cm |
60 cm |
|
27 mm |
59 cm |
— |
Compensazione "a" max. con spessore solaio fino a 50 cm
|
Spessore del pannello |
Tipo di pannello |
|
|---|---|---|
|
Pannello Doka 3-SO 1) |
Pannello multistrato 2) |
|
|
18 mm |
— |
52 cm |
|
21 mm |
35 cm |
58 cm |
|
27 mm |
52 cm |
— |
1) I valori di calcolo si riferiscono alla seconda direzione di portata (più debole). con la direzione longitudinale del pannello parallela al bordo solaio.
2) Modulo di elasticità flessionale media con umidità pannello 10±2%: ≥ 5600 N/mm2
Resistenza alla flessione caratteristica con umidità pannello 10±2%:
≥ 19 N/mm2

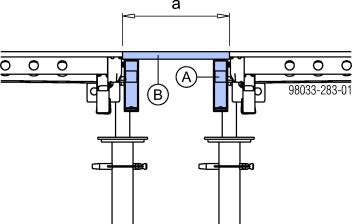

Montaggio:
➤ Agganciare le travi di compensazione alle teste di supporto (piastra di spessorazione rivolta verso l'alto).
➤ Montare la compensazione.
|
A Trave di compensazione Dokadek |
|
B Pannello |
.
Variante 2: Compensazione a = 55 - 270 cm
Compensazione "a" con spessore solaio fino a 35 cm
|
Trave di orditura primaria |
Compensazione "a" |
Trave di orditura secondaria |
|---|---|---|
|
1,10 m |
55 - 100 cm |
2,90 m |
|
1,80 m |
90 -170 cm |
|
|
2,90 m |
145 - 270 cm |
|
|
Eurex 30: ▪ Distanza massima b tra i puntelli: 70 cm ▪ Distanza max. travi di orditura primaria: 244 cm ▪ Distanza max. travi di orditura secondaria: 45 cm ▪ Con compensazioni a ≥ 80 cm: necessario puntello intermedio (con testa d'appoggio H20) |
||
Compensazione "a" con spessore solaio fino a 50 cm
|
Trave di orditura primaria |
Compensazione "a" |
Trave di orditura secondaria |
|---|---|---|
|
1,10 m |
55 - 100 cm |
2,90 m |
|
1,80 m |
90 -170 cm |
|
|
2,90 m |
145 - 270 cm |
|
|
Eurex 30: ▪ Distanza massima b tra i puntelli: 47 cm ▪ Distanza max. travi di orditura primaria: 244 cm ▪ Distanza max. travi di orditura secondaria: 36 cm ▪ Con compensazioni a ≥ 72 cm: necessario puntello intermedio (con testa d'appoggio H20) |
||
Montaggio:
➤ Agganciare le travi di compensazione alle teste di supporto (piastra di spessorazione rivolta verso l'alto).
➤ Agganciare la staffa di sospensione nella trave di compensazione nelle immediate vicinanze dei puntelli per solai.
|
Staffe di sospensione richieste: ▪ in direzione longitudinale ad ogni puntello ▪ in direzione trasversale un puntello si e uno no |
➤ Montare la compensazione.

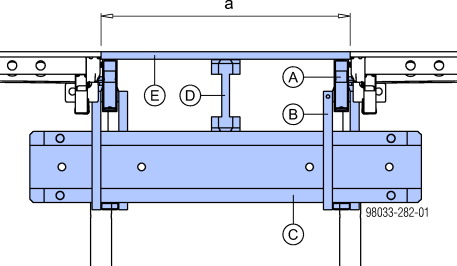

Esempio d'impiego: Compensazione a ≤ 80 cm

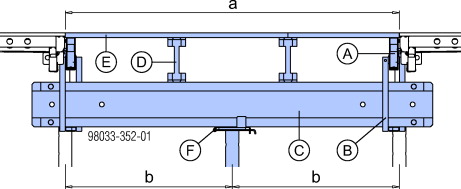

Esempio d'impiego: Compensazione a > 80 cm
(con puntello intermedio)
|
A Trave di compensazione Dokadek |
|
B Staffa di sospensione Dokadek H20 |
|
C Trave H20 come trave di orditura primaria |
|
D Trave Doka H20 come trave di orditura secondaria |
|
E Pannello |
|
F Puntello intermedio con testa d'appoggio H20 |
|
|
Fare attenzione che sotto ogni punto di giunzione previsto vi sia una trave (o una trave doppia).
|
|
|
AVVISO Collegare i puntelli intermedi bloccati a frizione. Non è consentita la sopraelevazione di singoli puntelli! |
.
