AVVERTENZA

➤ Il trasferimento dei carichi orizzontali, come da norma EN 12812, deve essere garantito da altri accor­gimenti (p.es. trasferendoli alla struttura o con ancoraggi)

AVVISO

▪ Durante il montaggio e smontaggio della cassaforma si deve assicurare una protezione anticaduta sufficiente. Per esempio, si può impiegare una piattaforma di lavoro mobile.

▪ Osservare le norme specifiche del rispettivo paese.

AVVISO

▪ Per la casseratura di travi ribassate, l’elemento Dokadek può essere impiegato solo in direzione lon­gitudinale.

▪ Posizionare la trave ribassata sull’elemento al centro.

▪ Considerare la cassaforma laterale fino a una sopraelevazione degli elementi di 3 mm.

▪ Assicurare la stabilità per il montaggio mediante il telaio di controventatura e/o una controventatura a croce.

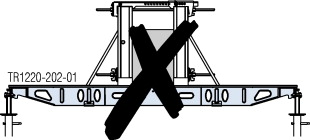

▪ Non è consentito l’uso di supporti per parapetto lato lungo perché non devono essere trasferite forze dalla cassaforma laterale.

▪ Se non sono consentiti punti di ancoraggio nella trave ribassata, su quasi tutta la superficie devono essere posizionati dei legni squadrati, affiancati (vedere immagine seguente).

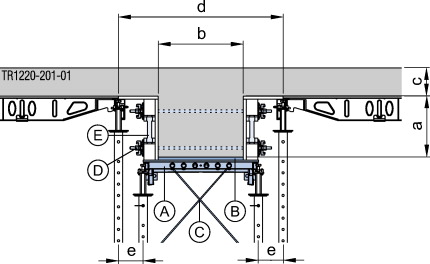

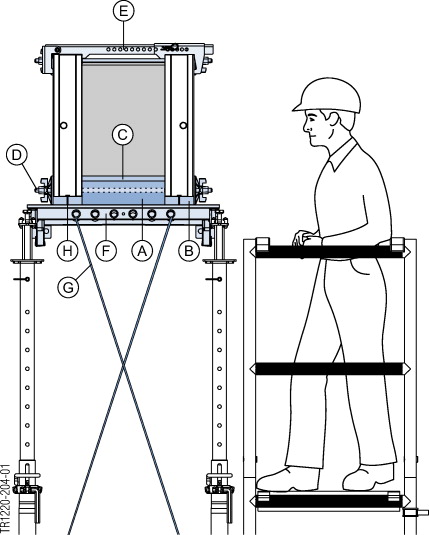

A   Legno squadrato (deve essere procurato in cantiere)

B   Legno squadrato min. 4 cm (deve essere procurato in cantiere)

C   Pannello

D   Barra ancorante 15,0 + piastra super 15,0

E   Ancorante di testa Framax

F   Elemento Dokadek

G   Cinghia di fissaggio

H   Chiodo

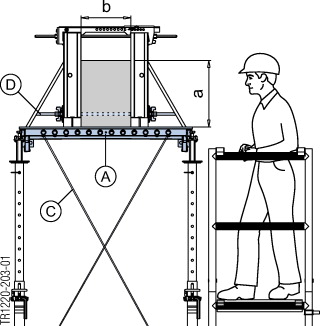

A   Elemento Dokadek 1,22x2,44m o 0,81x2,44m

C   Cinghia di fissaggio

D   Barra ancorante 15,0 + piastra super 15,0

AVVISO

▪ L’elemento Dokadek 1,22x2,44m non può essere impiegato per la casseratura di travi ribassate di altezza da > 50 cm a 100 cm.

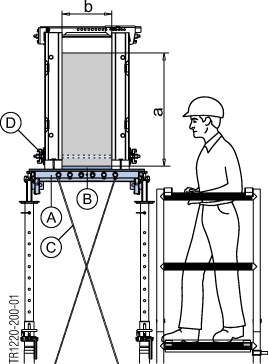

A   Elemento a telaio Dokadek 0,81x2,44m

B   Pannello (indispensabile)

C   Cinghia di fissaggio

D   Barra ancorante 15,0 + piastra super 15,0

AVVISO

▪ L’elemento Dokadek 1,22x2,44m non può essere impiegato per la casseratura di travi ribassate inte­grate nel solaio.

▪ È indispensabile un pannello supplementare.

▪ Bloccare in posizione la trave Doka H20, per esempio inchiodandola.

▪ Posizionare la struttura per la trave ribassata simmetricamente sull’elemento Dokadek.

A   Elemento Dokadek 0,81x2,44m

B   Pannello (indispensabile)

C   Cinghia di fissaggio

D   Barra ancorante 15,0 + piastra super 15,0

E   Trave Doka H20

Altezza a max.

45 cm

35 cm

Larghezza b max.

≤ 60 cm

≤ 60 cm

Per ulteriori versioni della cassaforma laterale, vedere la Circolare Tecnica 1028 “Proposte di soluzioni per casseforme per travi ribassate".
Consultare le informazioni sul prodotto “Cassaforma ad elementi per solai Dokadek 30”.
