Sponde solaio
|
Larghezza d'influenza ammessa delle scarpe parapetto Dokadek con casseforme di sponda 137 cm |
.

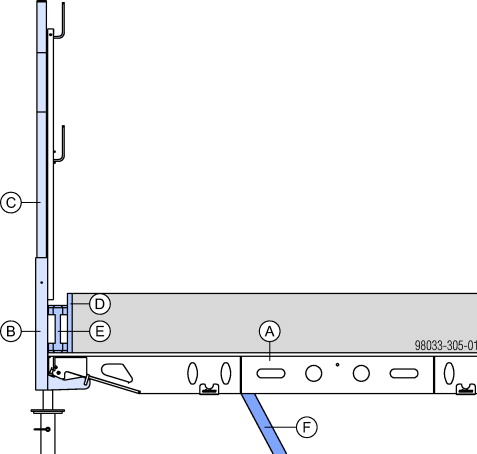

direzione longitudinale
Esempio d'impiego con solai di spessore ≤ 32 cm
.

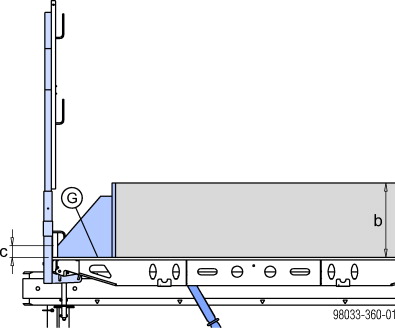

Esempio d'impiego con solai di spessore > 32 cm
|
Elemento Dokadek |
|
|---|---|
|
1,22 x 2,44 m |
0,81 x 2,44 m |
|
|
b ... max. 50 cm
c ... max. 5 cm
|
Elemento |
Copertura orizzontale max. del calcestruzzo nell'elemento Dokadek |
Spessore solaio max. |
|---|---|---|
|
1,22 x 2,44 m |
52 |
50 |
|
0,81 x 2,44 m |
Parte rimanente |
45 |
.

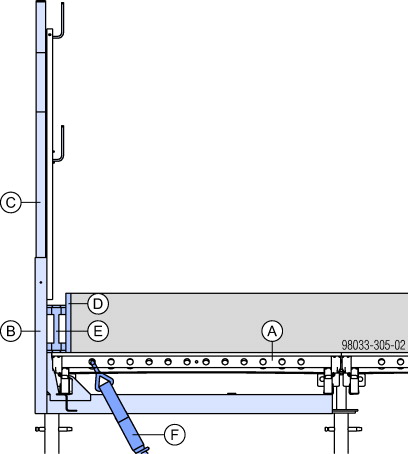

direzione trasversale
Esempio d'impiego con solai di spessore ≤ 32 cm
.
Esempio d'impiego con solai di spessore > 32 cm
b ... max. 50 cm
c ... max. 5 cm
|
A Elemento Dokadek |
|
B Parapetto lato lungo e/o corto |
|
C Asta parapetto XP 1,20 m |
|
D Pannello |
|
E Trave Doka H20 |
|
F Cinghia 5,00 m |
|
G Viti Spax per il fissaggio della sponda all'elemento Dokadek |
.
