Pièces détachées
[kg]
Référence
Cadre Staxo 100 0,90m ( 24,0 kg | 582302000 )
Cadre Staxo 100 1,20m ( 28,0 kg | 582301000 )
Cadre Staxo 100 1,80m ( 37,0 kg | 582300000 )
Basic frame Staxo 100
|
galva |
|
Croisillon diagonal 9.060 ( 3,1 kg | 582322000 )
Croisillon diagonal 9.100 ( 4,1 kg | 582772000 )
Croisillon diagonal 9.150 ( 5,2 kg | 582773000 )
Croisillon diagonal 9.175 ( 6,1 kg | 582334000 )
Croisillon diagonal 9.200 ( 6,6 kg | 582774000 )
Croisillon diagonal 9.250 ( 7,7 kg | 582775000 )
Croisillon diagonal 9.300 ( 9,0 kg | 582323000 )
Croisillon diagonal 12.060 ( 4,0 kg | 582324000 )
Croisillon diagonal 12.100 ( 4,6 kg | 582610000 )
Croisillon diagonal 12.150 ( 5,7 kg | 582612000 )
Croisillon diagonal 12.175 ( 6,3 kg | 582335000 )
Croisillon diagonal 12.200 ( 6,9 kg | 582614000 )
Croisillon diagonal 12.250 ( 8,3 kg | 582616000 )
Croisillon diagonal 12.300 ( 9,3 kg | 582325000 )
Croisillon diagonal 18.100 ( 6,1 kg | 582620000 )
Croisillon diagonal 18.150 ( 6,9 kg | 582622000 )
Croisillon diagonal 18.175 ( 7,8 kg | 582336000 )
Croisillon diagonal 18.200 ( 7,8 kg | 582624000 )
Croisillon diagonal 18.250 ( 9,1 kg | 582626000 )
Croisillon diagonal 18.300 ( 10,3 kg | 582326000 )
Diagonal cross
|
galva Livraison : à l'état replié |
|
Croisillon diagonal H 9.100 ( 5,7 kg | 582337000 )
Croisillon diagonal H 9.150 ( 7,2 kg | 582338000 )
Croisillon diagonal H 9.200 ( 9,3 kg | 582339000 )
Croisillon diagonal H 9.250 ( 11,3 kg | 582340000 )
Croisillon diagonal H 12.100 ( 5,8 kg | 582341000 )
Croisillon diagonal H 12.150 ( 7,5 kg | 582342000 )
Croisillon diagonal H 12.200 ( 9,3 kg | 582343000 )
Croisillon diagonal H 12.250 ( 10,5 kg | 582344000 )
Diagonal cross H
|
galva Livraison : à l'état replié |
|
Tête de fourche D ( 6,7 kg | 582709000 )
U-head D
|
galva Longueur : 20 cm Largeur : 22 cm Hauteur : 37 cm |
|
Vérin de tête en croix ( 10,4 kg | 582638000 )
4-way screw-jack head
|
galva Hauteur : 86 cm |
|
Vérin de tête ( 9,2 kg | 582636000 )
Screw jack U-head
|
galva Hauteur : 74 cm |
|
Vérin de reprise 70 supérior ( 9,2 kg | 582327000 )
Heavy-duty screw jack 70 top
|
galva Hauteur : 106 cm |
|
Écrou à blocage rapide B ( 2,0 kg | 582634000 )
Split nut B
|
galva |
|
Plaque de serrage D ( 2,0 kg | 502709030 )
Clamping plate D
|
galva Longueur : 24 cm Largeur : 9 cm |
|
Écrou papillon 15,0 ( 0,31 kg | 581961000 )
Wing nut 15.0
|
galva Longueur : 10 cm Hauteur : 5 cm Clé de 27 |
|
Tige de serrage 15,0 330mm ( 0,48 kg | 582641000 )
Locking rod 15.0 330mm
|
galva Clé de 24 |
|
Raccord de vérin Staxo pour table Dokamatic ( 3,9 kg | 582347000 )
Dokamatic table Staxo spindle connector
|
galva Longueur : 20,7 cm |
|
Clavette pour vérin ..... % ( 0,46 kg | 176071000 )
Wedge for screw jack ..... %
|
Longueur : 20 cm Largeur : 16 cm |
|
Adaptateur de vérin Staxo 100 ( 3,4 kg | 582351000 )
Staxo 100 spindle adapter
|
galva Hauteur : 26 cm |
|
Plaque super 15,0 ( 1,1 kg | 581966000 )
Super plate 15.0
|
galva Hauteur : 6 cm Diamètre : 12 cm Clé de 27 |
|
Cale de compensation WS10 ( 8,7 kg | 582796000 )
Staxo wedge support WS10
|
galva Longueur : 31 cm Largeur : 15 cm Hauteur : 23 cm |
|
Cale de compensation WU12/14 ( 12,2 kg | 582350000 )
Staxo wedge support WU12/14
|
galva Longueur : 35,6 cm Largeur : 15 cm Hauteur : 33,6 cm |
|
Articulation pour vérin de tête ( 5,2 kg | 582799000 )
Swivel bearing plate for screw jack U-head
|
galva Longueur : 20,8 cm Largeur : 15,0 cm Hauteur : 14,4 cm |
|
Écrou hexagonal 15,0 ( 0,23 kg | 581964000 )
Hexagon nut 15.0
|
galva Longueur : 5 cm Clé de 30 |
|
Vérin de pied ( 9,0 kg | 582637000 )
Screw jack foot
|
galva Hauteur : 69 cm |
|
Vérin de reprise 70 ( 8,8 kg | 582639000 )
Heavy-duty screw jack 70
|
galva Hauteur : 101 cm |
|
Vérin de reprise 130 ( 13,0 kg | 582711000 )
Heavy-duty screw jack 130
|
galva Hauteur : 173 cm |
|
Cale orientable ( 1,2 kg | 582239000 )
Compensating plate
|
orange noir Diamètre : 30 cm |
|
Étai Doka Eurex 60 550 ( 47,0 kg | 582650000 )
Doka floor prop Eurex 60 550
|
Alu Longueur : 345 - 555 cm |
|
Rallonge Eurex 60 2,00m ( 21,3 kg | 582651000 )
Extension Eurex 60 2.00m
|
traitement pulvérulent bleu Alu Longueur : 250 cm |
|
Manchon d'accouplement Eurex 60 ( 8,6 kg | 582652000 )
Coupler Eurex 60
|
Alu Longueur : 100 cm Diamètre : 12,8 cm |
|
Tête de fourche Eurex 60 ( 2,9 kg | 582656000 )
U-head Eurex 60
|
galva Longueur : 22 cm Largeur : 20 cm Hauteur : 12 cm |
|
Tête en croix Eurex 60 ( 4,5 kg | 582655000 )
4-way head Eurex 60
|
galva Longueur : 25 cm Largeur : 21 cm Hauteur : 21 cm |
|

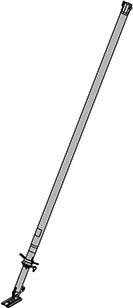

Bracon principal Eurex 60 550 ( 42,5 kg | 582658000 )
Plumbing strut Eurex 60 550
|
traitement pulvérulent bleu Alu Longueur : 343 - 553 cm |
|
Tête d'étançon Eurex 60 Top50 ( 7,1 kg | 582665000 )
Prop head Eurex 60 Top50
|
galva Hauteur : 50 cm |
|
Raccord Eurex 60 IB ( 4,2 kg | 582657500 )
Connector Eurex 60 IB
|
galva Longueur : 15 cm Largeur : 15 cm Hauteur : 30 cm |
|
Pied de bracon principal Eurex 60 EB ( 8,0 kg | 582660500 )
Plumbing strut shoe Eurex 60 EB
|
galva Longueur : 31 cm Largeur : 12 cm Hauteur : 33 cm |
|
Raccord orientable 48mm Eurex 60 ( 1,0 kg | 582654000 )
Swivel coupler 48mm Eurex 60
|
galva Clé de 22 Veuillez consulter les instructions de montage ! |
|
Bracon principal 340 IB ( 16,7 kg | 588696000 )
Plumbing strut 340 IB
|
galva Longueur : 190,8 - 341,8 cm |
|
Bracon principal 340 IB EF ( 14,9 kg | 588247500 )
Plumbing strut 340 IB EF
|
galva Longueur : 190,8 - 341,8 cm |
|
Bracon principal 540 IB ( 30,7 kg | 588697000 )
Plumbing strut 540 IB
|
galva Longueur : 310,5 - 549,2 cm |
|
Bracon principal 540 IB EF ( 28,9 kg | 588250500 )
Plumbing strut 540 IB EF
|
galva Longueur : 310,5 - 549,2 cm |
|
Sabot EB ( 0,93 kg | 588946000 )
Strut shoe EB
|
galva Largeur : 8 cm Hauteur : 13 cm |
|
Sabot d'étançon EB ( 1,8 kg | 588245500 )
Prop shoe EB
|
galva Longueur : 20 cm Largeur : 11 cm Hauteur : 10 cm |
|
Outil universel ( 3,7 kg | 582768000 )
Universal dismantling tool
|
galva Longueur : 75,5 cm |
|
Trépied amovible 1,20m ( 20,7 kg | 586145000 )
Removable folding tripod 1.20m
|
galva Hauteur : 120 cm Livraison : à l'état replié |
|
Ancrage express Doka 16x125mm ( 0,31 kg | 588631000 )
Doka express anchor 16x125mm
|
galva Longueur : 18 cm Veuillez consulter les instructions de montage ! |
|
Spire Doka 16mm ( 0,009 kg | 588633000 )
Doka coil 16mm
|
galva Diamètre : 1,6 cm |
|
Planchon 30/100cm ( 7,4 kg | 582231000 )
Planchon 30/150cm ( 10,6 kg | 582232000 )
Planchon 30/200cm ( 13,5 kg | 582234000 )
Planchon 30/250cm ( 16,4 kg | 582235000 )
Planchon 30/300cm ( 19,5 kg | 582236000 )
Scaffold planking
|
galva |
|
Planchon 60/100cm avec trappe ( 9,5 kg | 582311500 )
Planchon 60/150cm avec trappe ( 13,8 kg | 582312500 )
Planchon 60/175cm avec trappe ( 15,5 kg | 582333500 )
Planchon 60/200cm avec trappe ( 17,7 kg | 582313500 )
Planchon 60/250cm avec trappe ( 20,8 kg | 582314500 )
Planchon 60/300cm avec trappe ( 26,3 kg | 582315500 )
Scaffold planking with manhole
|
Alu |
|
Planchon 60/60cm ( 6,1 kg | 582330500 )
Planchon 60/100cm ( 9,5 kg | 582306500 )
Planchon 60/150cm ( 13,6 kg | 582307500 )
Planchon 60/175cm ( 15,5 kg | 582332500 )
Planchon 60/200cm ( 17,8 kg | 582308500 )
Planchon 60/250cm ( 22,2 kg | 582309500 )
Planchon 60/300cm ( 26,2 kg | 582310500 )
Scaffold planking
|
Alu |
|
Plinthe Staxo 100 ( 5,5 kg | 582329000 )
Staxo 100 toeboard
|
galva Longueur : 131 cm Hauteur : 15 cm |
|
Traverse pour planchon Staxo 100 1,00m ( 6,1 kg | 582348000 )
Traverse pour planchon Staxo 100 1,50m ( 9,0 kg | 582349000 )
Staxo 100 planking strut
|
galva Clé de 22 |
|
Garde-corps face coffrante Staxo ( 10,5 kg | 582316000 )
Staxo front railing
|
galva Longueur : 140 cm Hauteur : 152 cm |
|
Fermeture d'extrémité Staxo 100 ( 17,5 kg | 582317500 )
Fermeture d'extrémité Staxo 150 ( 20,0 kg | 582318500 )
Fermeture d'extrémité Staxo 175 ( 23,2 kg | 582331500 )
Fermeture d'extrémité Staxo 200 ( 24,1 kg | 582319500 )
Fermeture d'extrémité Staxo 250 ( 27,5 kg | 582320500 )
Fermeture d'extrémité Staxo 300 ( 31,1 kg | 582321500 )
Staxo side railing
|
galva Hauteur : 152 cm |
|
Broche à clips 16mm ( 0,25 kg | 582528000 )
Spring locked connecting pin 16mm
|
galva Longueur : 15 cm |
|
Tube d'échafaudage 48,3mm 0,50m ( 1,7 kg | 682026000 )
Tube d'échafaudage 48,3mm 1,00m ( 3,6 kg | 682014000 )
Tube d'échafaudage 48,3mm 1,50m ( 5,4 kg | 682015000 )
Tube d'échafaudage 48,3mm 2,00m ( 7,2 kg | 682016000 )
Tube d'échafaudage 48,3mm 2,50m ( 9,0 kg | 682017000 )
Tube d'échafaudage 48,3mm 3,00m ( 10,8 kg | 682018000 )
Tube d'échafaudage 48,3mm 3,50m ( 12,6 kg | 682019000 )
Tube d'échafaudage 48,3mm 4,00m ( 14,4 kg | 682021000 )
Tube d'échafaudage 48,3mm 4,50m ( 16,2 kg | 682022000 )
Tube d'échafaudage 48,3mm 5,00m ( 18,0 kg | 682023000 )
Tube d'échafaudage 48,3mm 5,50m ( 19,8 kg | 682024000 )
Tube d'échafaudage 48,3mm 6,00m ( 21,6 kg | 682025000 )
Tube d'échafaudage 48,3mm .....m ( 3,6 kg | 682001000 )
Scaffold tube 48.3mm
|
galva |
|
Raccord orientable de réduction 48/76mm ( 1,9 kg | 582563000 )
Transition swivel coupler 48/76mm
|
galva Clé de 22 Veuillez consulter les instructions de montage ! |
|
Raccord orientable 48mm ( 1,5 kg | 582560000 )
Swivel coupler 48mm
|
galva Clé de 22 Veuillez consulter les instructions de montage ! |
|
Raccord normal 48mm ( 1,2 kg | 682004000 )
Normal coupler 48mm
|
galva Clé de 22 Veuillez consulter les instructions de montage ! |
|
Sabot de fixation pour tour escalier ( 3,4 kg | 582680000 )
Anchoring shoe for stair tower
|
galva Longueur : 22 cm Largeur : 12 cm Hauteur : 22 cm |
|
Boulon de cône B 7cm ( 0,86 kg | 581444000 )
Cone screw B 7cm
|
rouge Longueur : 10 cm Diamètre : 7 cm Clé de 50 |
|
Équerre de liaison droite ( 0,09 kg | 582521000 )
Équerre de liaison gauche ( 0,09 kg | 582522000 )
Rafter plate
|
galva Longueur : 17 cm |
|
Garde-corps 1,50m ( 12,4 kg | 582754000 )
Handrail post 1.50m
|
galva |
|
Montant de garde-corps à pince S ( 11,5 kg | 580470000 )
Handrail clamp S
|
galva Hauteur : 123 - 171 cm |
|
Montant de garde-corps T 1,80m ( 17,7 kg | 584373000 )
Handrail post T 1.80m
|
galva |
|
Support de plinthe T 1,80m ( 0,53 kg | 584392000 )
Toeboard holder T 1.80m
|
galva Hauteur : 13,5 cm |
|
Connexion de tube d'échafaudage ( 0,27 kg | 584375000 )
Scaffold tube connection
|
galva Hauteur : 7 cm |
|
Ancrage pour tours d'étaiement ( 10,2 kg | 582795000 )
Bracing for load-bearing towers
|
galva avec laquage bleu |
|
Tige d'ancrage 15,0mm galvanisée 0,50m ( 0,72 kg | 581821000 )
Tige d'ancrage 15,0mm galvanisée 0,75m ( 1,1 kg | 581822000 )
Tige d'ancrage 15,0mm galvanisée 1,00m ( 1,4 kg | 581823000 )
Tige d'ancrage 15,0mm galvanisée 1,25m ( 1,8 kg | 581826000 )
Tige d'ancrage 15,0mm galvanisée 1,50m ( 2,2 kg | 581827000 )
Tige d'ancrage 15,0mm galvanisée 1,75m ( 2,5 kg | 581828000 )
Tige d'ancrage 15,0mm galvanisée 2,00m ( 2,9 kg | 581829000 )
Tige d'ancrage 15,0mm galvanisée 2,50m ( 3,6 kg | 581852000 )
Tige d'ancrage 15,0mm galvanisée .....m ( 1,4 kg | 581824000 )
Tige d'ancrage 15,0mm non traitée 0,50m ( 0,73 kg | 581870000 )
Tige d'ancrage 15,0mm non traitée 0,75m ( 1,1 kg | 581871000 )
Tige d'ancrage 15,0mm non traitée 1,00m ( 1,4 kg | 581874000 )
Tige d'ancrage 15,0mm non traitée 1,25m ( 1,8 kg | 581886000 )
Tige d'ancrage 15,0mm non traitée 1,50m ( 2,1 kg | 581876000 )
Tige d'ancrage 15,0mm non traitée 1,75m ( 2,5 kg | 581887000 )
Tige d'ancrage 15,0mm non traitée 2,00m ( 2,9 kg | 581875000 )
Tige d'ancrage 15,0mm non traitée 2,50m ( 3,6 kg | 581877000 )
Tige d'ancrage 15,0mm non traitée 3,00m ( 4,3 kg | 581878000 )
Tige d'ancrage 15,0mm non traitée 3,50m ( 5,0 kg | 581888000 )
Tige d'ancrage 15,0mm non traitée 4,00m ( 5,7 kg | 581879000 )
Tige d'ancrage 15,0mm non traitée 5,00m ( 7,2 kg | 581880000 )
Tige d'ancrage 15,0mm non traitée 6,00m ( 8,6 kg | 581881000 )
Tige d'ancrage 15,0mm non traitée 7,50m ( 10,7 kg | 581882000 )
Tige d'ancrage 15,0mm non traitée .....m ( 1,4 kg | 581873000 )
Tie rod 15.0mm
|
|
|
Éclisse de filière d‘ancrage WS10 ( 2,7 kg | 582756000 )
Bracing waling connector WS10
|
galva Longueur : 46,7 cm |
|
Éclisse de vérin T ( 3,1 kg | 584371000 )
Spindle connecting plate T
|
galva Largeur : 20 cm Hauteur : 25 cm |
|
Goujon d'assemblage 10cm ( 0,34 kg | 580201000 )
Connecting pin 10cm
|
galva Longueur : 14 cm |
|
Épingle de sécurité 5mm ( 0,03 kg | 580204000 )
Spring cotter 5mm
|
galva Longueur : 13 cm |
|
Stabilisateur de poutrelles 1 ( 1,6 kg | 586196000 )
Stabilisateur de poutrelles 2 ( 2,1 kg | 586197000 )
Secondary-beam stabiliser
|
galva Hauteur : 38,7 cm |
|
Anneau de translation 15,0 ( 1,9 kg | 586074000 )
Lifting rod 15.0
|
avec laquage bleu Hauteur : 57 cm Veuillez consulter la notice d'utilisation ! |
|
Centreur de translation 15,0 ( 1,8 kg | 586073000 )
Retaining plate 15.0
|
galva Longueur : 17 cm Largeur : 12 cm Hauteur : 11 cm |
|
Bouchon de fermeture universel R20/25 ( 0,003 kg | 588180000 )
Universal plug R20/25
|
bleu Diamètre : 3 cm |
|
Manchon d'accouplement WS10 250 ( 6,9 kg | 582688000 )
Coupler WS10 250
|
galva Longueur : 35 cm Largeur : 27 cm Clé de 24 |
|
Cric à crémaillère 70 ( 31,0 kg | 582779000 )
Winch 70
|
avec laquage bleu Hauteur : 126 cm Veuillez consulter la notice d'utilisation ! |
|
Cric à crémaillère 125 ( 63,8 kg | 582780000 )
Winch 125
|
avec laquage bleu Hauteur : 189 cm Veuillez consulter la notice d'utilisation ! |
|
Cadre adaptateur pour cric Staxo/d2 ( 14,1 kg | 582781000 )
Staxo/d2 adapter frame
|
avec laquage bleu Longueur : 37 cm Largeur : 36 cm Hauteur : 36 cm |
|
Roue caoutchouc ( 34,5 kg | 582573000 )
Solid tire wheel
|
avec laquage bleu Hauteur : 45 cm |
|
Roue poids lourd 15kN ( 33,0 kg | 582575000 )
Heavy-duty wheel 15kN
|
avec laquage bleu Hauteur : 41 cm |
|
Transporteur à deux roues ( 5,0 kg | 582558000 )
Double wheeled transporter
|
avec laquage bleu Largeur : 57 cm |
|
Chariot TG ( 168,0 kg | 582778000 )
Shifting carriage TG
|
galva Longueur : 99 cm Largeur : 152 cm Hauteur : 148 cm Veuillez consulter la notice d'utilisation ! |
|
Élément de translation TG pour chariot ( 83,0 kg | 582797000 )
Fork lift shifting device TG
|
galva Longueur : 60 cm Largeur : 113 cm Hauteur : 52 cm Veuillez consulter la notice d'utilisation ! |
|
Filière multi-fonctions WS10 Top50 2,00m ( 38,9 kg | 580007000 )
Multi-purpose waling WS10 Top50 2.00m
|
avec laquage bleu |
|
Raccord à boulonner 48mm 50 ( 0,84 kg | 682002000 )
Screw-on coupler 48mm 50
|
galva Clé de 22 Veuillez consulter les instructions de montage ! |
|
Accessoires de transport
Berceau de stockage étaiement Doka ( 64,6 kg | 582783000 )
Doka load-bearing tower pallet
|
galva Longueur : 180 cm Largeur : 120 cm Hauteur : 29 cm |
|
Bac à claire-voie Doka 1,70x0,80m ( 87,0 kg | 583012000 )
Doka skeleton transport box 1.70x0.80m
|
galva Hauteur : 113 cm |
|
Bac de transport réutilisable Doka 1,20x0,80m ( 70,0 kg | 583011000 )
Doka multi-trip transport box 1.20x0.80m
|
galva Hauteur : 78 cm |
|
Cloison pr. bac de transp. réutilisable 0,80m ( 3,7 kg | 583018000 )
Cloison pr. bac de transp. réutilisable 1,20m ( 5,5 kg | 583017000 )
Multi-trip transport box partition
|
Pièces acier galvanisées Pièces bois lasurées jaune |
|
Bac de transport réut. Doka 1,20x0,80x0,41m ( 42,5 kg | 583009000 )
Doka multi-trip transport box 1.20x0.80x0.41m
|
galva |
|
Berceau de stockage Doka 1,55x0,85m ( 41,0 kg | 586151000 )
Doka stacking pallet 1.55x0.85m
|
galva Hauteur : 77 cm |
|
Berceau de stockage Doka 1,20x0,80m ( 38,0 kg | 583016000 )
Doka stacking pallet 1.20x0.80m
|
galva Hauteur : 77 cm |
|
Bac de rangement Doka ( 106,4 kg | 583010000 )
Doka accessory box
|
Pièces bois lasurées jaune Pièces acier galvanisées Longueur : 154 cm Largeur : 83 cm Hauteur : 77 cm |
|
Jeu de roues orientables B ( 33,6 kg | 586168000 )
Bolt-on castor set B
|
avec laquage bleu |
|
