Nur 24,5 kg, 18,0 kg bzw. 15,0 kg je nach Rahmentype.
.
Ergonomie
ergonomische Form - deshalb leichtes Tragen im Schwerpunkt des Rahmens möglich
.

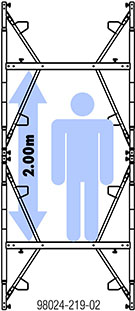

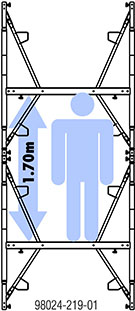

Rahmengerüst mit Durchgangsmöglichkeit durch Wenden der Rahmen
Das Wenden der Rahmen bildet eine ausreichende Durchgangshöhe für sicheres Arbeiten im Gerüst und unter der Oberkonstruktion.

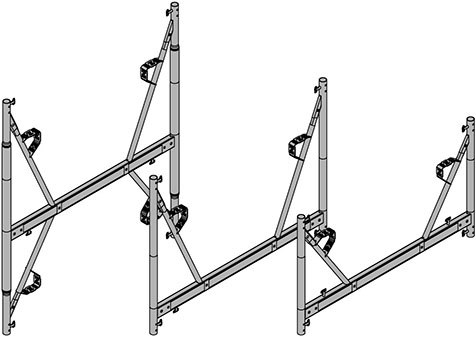

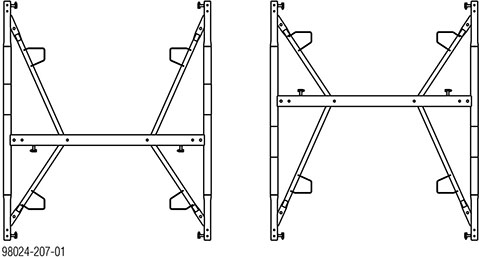

Staxo 40-Rahmen 1,80m

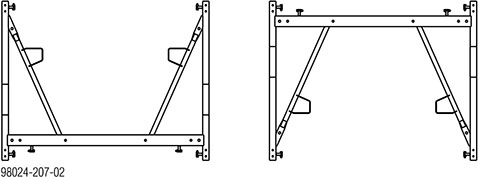

Staxo 40-Rahmen 1,20m und 0,90m
|
Rahmen 1,80m |
Rahmen 1,80m |
Rahmen 1,20m |
|
|
|
.
Sperrklinke
▪ bewährtes Verbindungssystem (unverlierbar)
▪ sichert die Diagonalkreuze
▪ zwei definierte Stellungen (geschlossen - offen)
|
geschlossen |
offen |
|
|---|---|---|
|
|
|
|
|
|
▪ funktioniert in beiden Richtungen, auch bei gewendeten Rahmen
▪ sichert die Diagonalkreuze auch bei liegendem Aufbau und an den untenliegenden Sperrklinkenbolzen des Rahmens
.
Anschlagpunkte für die persönliche Schutzausrüstung gegen Absturz
|
|
WARNUNG ➤ Auf Mindesthöhe des Anschlagpunktes achten, da sonst kein ausreichender Freiraum zum Auffangen der abstürzenden Person vorhanden ist. |
|

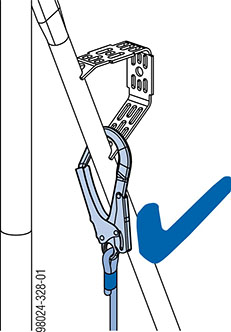

An beliebiger Stelle am Diagonalrohr des Rahmens erlaubt. |
|
|
|
|

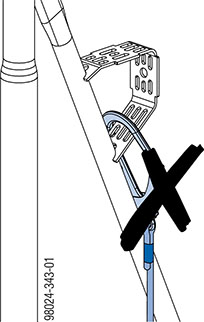

Am integrierten Universal-Bügel verboten. |
|
|
|
|
.
Flexible Anschlussmöglichkeiten von Kupplungen

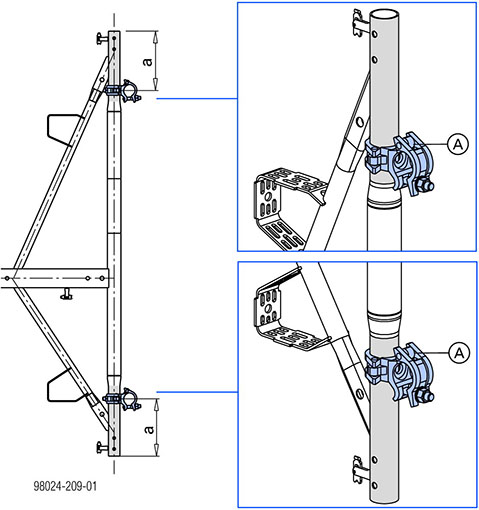

Am Vertikalrohr - Staxo 40-Rahmen 1,80m
a ... max. 25 cm (dabei wird der max. Abstand von 16cm vom Knotenpunkt der Systemlinien lt. EN 12812 eingehalten)
|
A Drehkupplung 48mm bzw. Normalkupplung 48mm |

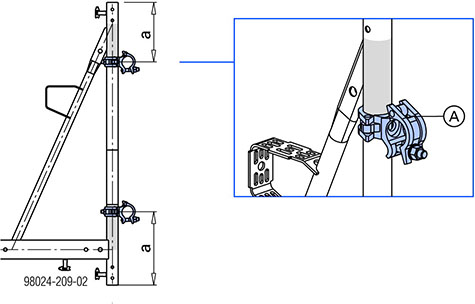

Staxo 40-Rahmen 1,20m und 0,90m
a ... max. 25 cm (dabei wird der max. Abstand von 16cm vom Knotenpunkt der Systemlinien lt. EN 12812 eingehalten)
|
A Drehkupplung 48mm bzw. Normalkupplung 48mm |
.
Am Horizontalprofil - bei allen Rahmentypen
a ... 34 cm
b ... 11 cm
|
B Anschraubkupplung 48mm 95 |
.
An den Kopf- und Fußstücken
Bei den 70cm langen Kopf- und Fußstücken können am gewindelosen Rohrstück Drehkupplungen 48mm bzw. Normalkupplungen 48mm befestigt werden.
|
Staxo 40-Vierwegkopfspindel 70cm |
Staxo 40-Kopfspindel 70cm |
Staxo 40-Fußspindel 70cm |
|---|---|---|
|
|
|
|
A Drehkupplung 48mm bzw. Normalkupplung 48mm |
|
B Gerüstrohr 48,3mm |
Weiters kann bei allen 70cm langen Kopf- und Fußspindeln eine Anschraubkupplung 48mm 95 an den Bohrungen des Rohrstückes montiert werden.
|
|
HINWEIS Bemessung verschwerteter Spindeln siehe Typenblatt. |
.
Verbindung der Rahmen

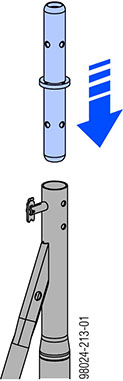

Staxo 40-Kupplungsstück
Das Aufeinandersetzen der Rahmen erfolgt über das Staxo 40-Kupplungsstück mit integrierter Anschlagscheibe.
Durch den langen Übergriff von 15 cm sind beim stehenden Auf- und Abbau der Rahmen keine zusätzlichen Abstecksicherungen erforderlich.
Eine zugfeste Verbindung mit Staxo 40-Rohrstecker D48,3mm ist erforderlich
▪ bei liegendem Aufbau
▪ beim Umsetzen mit dem Kran
▪ wenn Kräfte auf den Turm einwirken, die eine Zugbeanspruchung bewirken
|
Zul. Zugkraft 11,7 kN |
.
Sicherung der Spindeln gegen Ausziehen

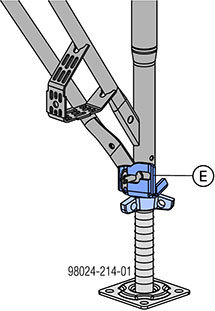

Staxo 40-Spindelsicherung (E)
Eine zugfeste Verbindung mit Staxo 40-Spindelsicherung ist erforderlich
▪ bei liegendem Aufbau
▪ beim Umsetzen mit dem Kran
▪ wenn Kräfte auf den Turm einwirken, die eine Zugbeanspruchung bewirken
|
|
|
Zul. Zugkraft 5 kN |
.

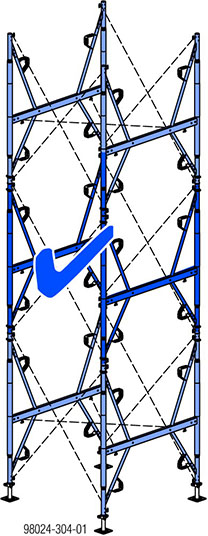

Aufbau quadratischer Türme
|
|

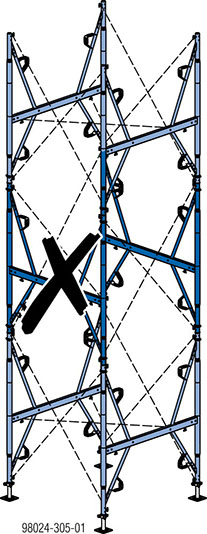

HINWEIS Bei quadratischen Türmen 150/150 cm die Rahmen- und Strebenebene innerhalb eines Turms nicht mischen! |
|
|
.
