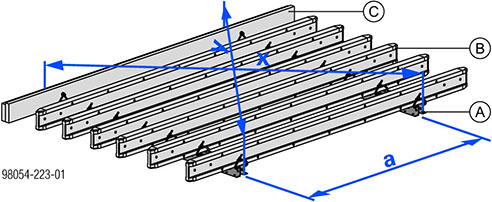

➤ Mehrzweckriegel WS10 im Achsabstand auflegen.
a ... Achsabstand
x = y ... Diagonalen
|
A Mehrzweckriegel WS10 Top50 |
|
B Doka-Träger H20 |
|
C Kanthölzer |

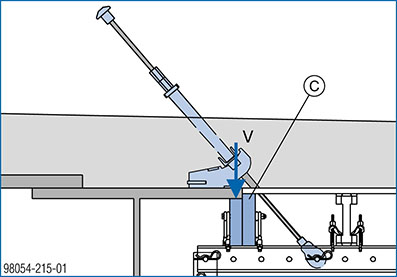

➤ Kanthölzer zur Anpassung der Top 50-Bühne an die Stahlträger verwenden.
|
C Kanthölzer |
➤ Doka-Träger H20 und Kanthölzer an den Mehrzweckriegeln WS10 montieren.
|
B Doka-Träger H20 |
|
C Kanthölzer |
|
D Flanschklammer H20 |
|
E Flanschkralle |

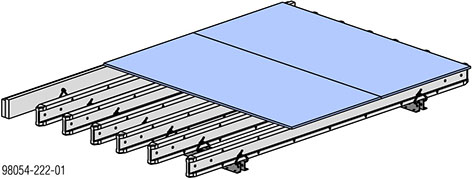

➤ Schalungsplatten mit Universal-Senkkopfschrauben 6x60 an den Doka-Trägern befestigen.
|
|
Befestigung der Schalungsplatten durch Sichtprüfung kontrollieren! |
|
|

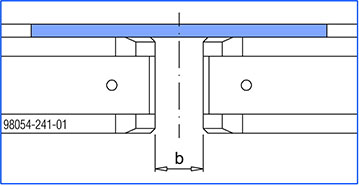

Plattenbelegung kürzer als die Gesamtbreite der Bühne ausführen. Den Bereich zwischen zwei Top 50-Bühnen nachträglich mit einem Passstreifen schließen.
b ... ca. 100 mm |

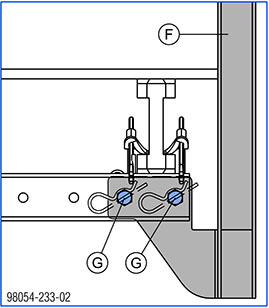

➤ Universal-Geländer mit Verbindungsbolzen 10cm in den Mehrzweckriegeln WS10 abbolzen und mit Federvorsteckern 5mm sichern.
|
F Universal-Geländer SK 2,00m |
|
G Verbindungsbolzen 10cm + Federvorstecker 5mm |

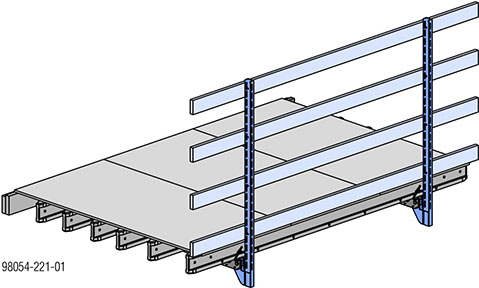

➤ Geländerbretter an den Universal-Geländern SK 2,00m befestigen.

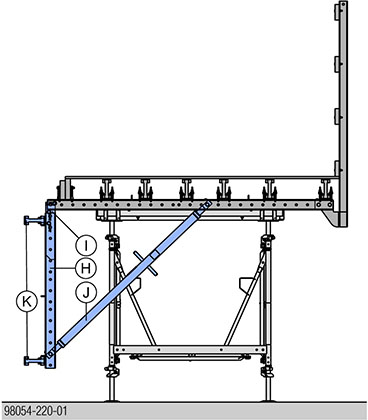

➤ Top 50-Bühne auf eine Hilfsunterstellung auflegen.
➤ Vertikalen Mehrzweckriegel WS10 und Elementverbinder mit Verbindungsbolzen 10cm abbolzen und mit Federvorstecker 5mm sichern.
➤ Spindelstrebe mit Verbindungsbolzen 10cm in den Mehrzweckriegeln WS10 abbolzen und mit Federvorstecker 5mm sichern.
➤ Spindelstrebe auf die Länge lt. Ausführungs- bzw. Montageplan einstellen.
➤ Doka-Träger H20 an den vertikalen Mehrzweckriegeln WS10 montieren.
|
H Mehrzweckriegel WS10 Top50 |
|
I Elementverbinder FF20/50 Z / Verbindungslasche SKE50 plus |
|
J Spindelstrebe T7 |
|
K Doka-Träger H20 |

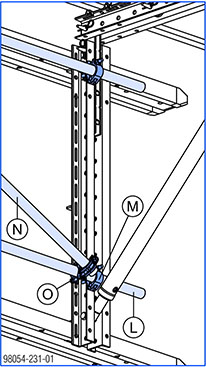

➤ Vertikale Mehrzweckriegel horizontal und diagonal verschwerten.
|
L Gerüstrohr 48,3mm (horizontal) |
|
M Anschraubkupplung 48mm 50 |
|
N Gerüstrohr 48,3mm (diagonal) |
|
O Drehkupplung 48mm |
Abstand der Drehkupplung zur Anschraubkupplung max. 160 mm.

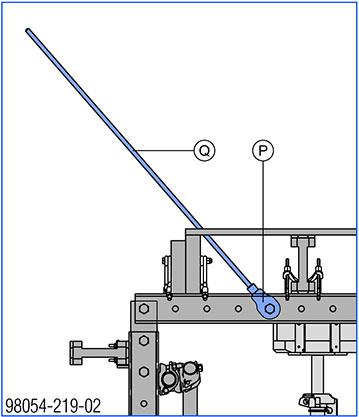

➤ Ankerstab vollständig in den Ösenanker eindrehen.
➤ Ösenanker mit Verbindungsbolzen 10cm im Mehrzweckriegel abbolzen und mit Federvorstecker 5mm sichern (Position lt. Ausführungs- bzw. Montageplan).
|
P Ösenanker 15,0 ohne Ankerstab |
|
Q Ankerstab 15,0mm |
|
|
Der Ankerstab muss am Verbindungsbolzen anstehen.
|

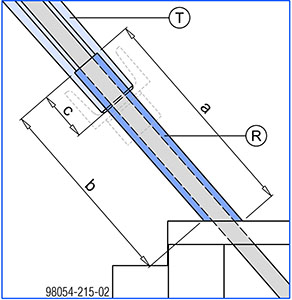

➤ Kunststoffrohr im entsprechenden Winkel laut Ausführungs- bzw. Montageplan zuschneiden.
Der ParaTop-Einbaukonus ist auf 45 mm Länge zur Aufnahme des Kunststoffrohrs aufgebohrt.
Das Kunststoffrohr muss am Ende dieser Bohrung anstehen, damit es bei der Montage dicht gegen die Schalhaut gedrückt wird.
➤ Kunststoffrohr auf den Ankerstab aufschieben.
a, b... projektabhängig
c ... 45 mm
|
R Kunststoffrohr 22mm |
|
T ParaTop-Einbaukonus 0,35m |

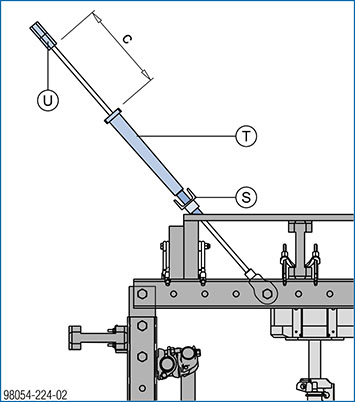

➤ ParaTop-Einbauprofil auf den Ankerstab aufschieben.
➤ ParaTop-Einbaukonus auf den Ankerstab aufschieben.
➤ Zwei Sechskantmuttern 15,0 auf den Ankerstab aufdrehen.
c ... ca. 120 mm
|
S ParaTop-Einbauprofil U65 (verlorenes Teil) |
|
T ParaTop-Einbaukonus 0,35m |
|
U Sechskantmutter 15,0 |
.
