Montajul

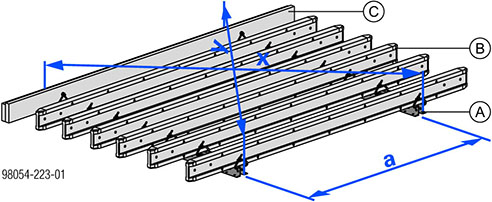

➤ Așezați rigla multifuncțională WS10 la distanța dintre axe, păstrând diagonalele egale.
a ... distanţa dintre axe
x = y ... Diagonale
|
A Riglă multifuncţională WS10 Top50 |
|
B Grindă Doka H20 |
|
C Grinzi din lemn |

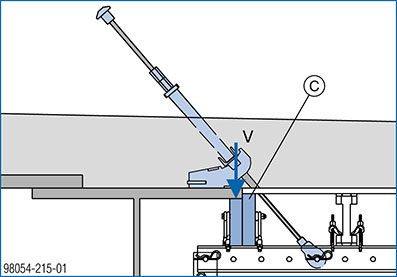

➤ Utilizați grinzi din lemn pentru adaptarea platformei Top 50 la grinzile metalice.
|
C Grinzi din lemn |
➤ Montați grinzile Doka și grinzile din lemn pe riglele multifuncționale WS10.
|
B Grindă Doka H20 |
|
C Grinzi din lemn |
|
D Agăţător cu falcă H20 |
|
E Agăţător cu gheare |

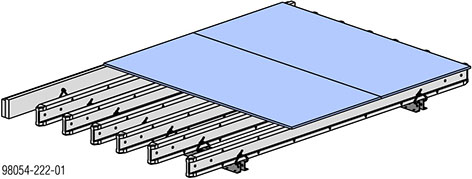

➤ Fixaţi plăci cofrante, folosind şuruburile universale cu cap înecat 6x60.
|
|
Verificaţi fixarea plăcilor pentru cofraje, prin control vizual! |
|
|

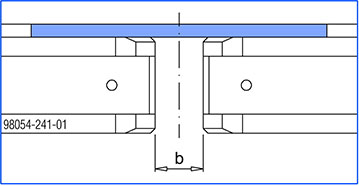

Efectuați dispunerea plăcilor pe o porțiune mai scurtă decât lățimea totală a platformei. Închideți spațiile dintre platformele Top 50 folosind o fâșie completare.
b ... ca. 100 mm |

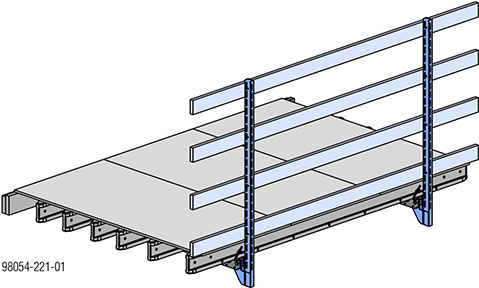

➤ Fixați balustrada universală cu bolțuri de legătură 10cm în riglele multifuncționale WS10 și asigurați cu arcuri de siguranță de 5mm.
|
F Balustradă universală SK 2,00m |
|
G Bolţuri de legătură 10cm + arc de siguranţă 5mm |
➤ Fixați dulapii de balustradă la balustradele universale SK 2,00m.
➤ Așezați platforma Top 50 pe un suport de montaj.

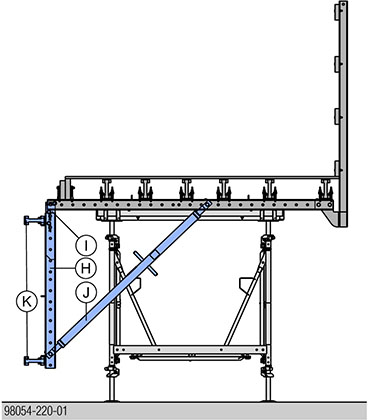

➤ Fixați rigla multifuncţională verticală WS10 și eclisa panou cu bolțurile de legătură 10cm și asigurați cu arcuri de siguranță de 5mm.
➤ Fixați tija reglabilă cu bolțuri de legătură 10cm în riglele multifuncționale WS10 și asigurați cu arcuri de siguranță de 5mm.
➤ Reglați tija reglabilă la lungimea indicată în planul de echipare și montaj.
➤ Montați grinda Doka H20 la riglele multifuncționale verticale WS10.
|
H Riglă multifuncţională WS10 Top50 |
|
I Eclisă panou FF20/50 Z / eclisă de legătură SKE50 plus |
|
J Tijă reglabilă T7 |
|
K Grindă Doka H20 |

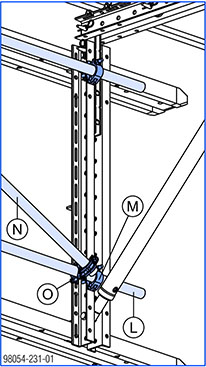

➤ Rigidizaţi orizontal şi diagonal cu contravântuiri riglele multifuncţionale verticale.
|
L Ţeavă eşafodaj 48,3mm (orizontală) |
|
M Racord cu buloane 48mm 50 |
|
N Ţeavă eşafodaj 48,3mm (diagontală) |
|
O Element de cuplare orientabil 48mm |
Distanța dintre elementul de cuplare orientabil și racordul cu buloane: max. 160 mm.

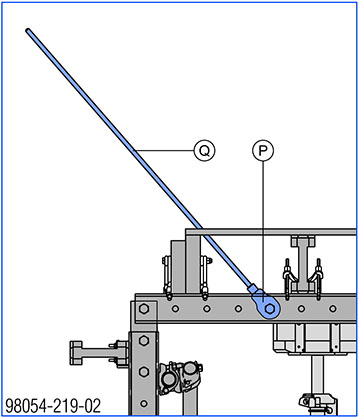

➤ Înşurubaţi tija de ancorare în ancora cu urechi.
➤ Fixați ancora cu urechi cu bolțuri de legătură 10cm în rigla multifuncțională și asigurați cu arcul de siguranță de 5mm (poziție conform planului de execuție și montaj).
|
P Ancoră cu urechi 15,0 fără tijă ancoraj |
|
Q Tijă ancorare 15,0mm |
|
|
Tija ancorei trebuie să fie așezată pe bolțul de legătură.
|

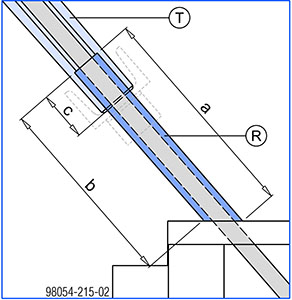

➤ Decupați tubul din plastic în unghiul corespunzător conform planului de execuție și montaj.
Conul de montaj ParaTop este perforat la 45 mm pentru fixarea tubului din plastic.
Tubul din plastic trebuie să se oprească în capătul alezajului, pentru ca montajul să se realizeze etanș pe astereală.
➤ Împingeți tubul din plastic pe tija ancorei.
a, b... în funcție de proiect
c ... 45 mm
|
R Tub din material plastic 22mm |
|
T Con ParaTop 0,35m |

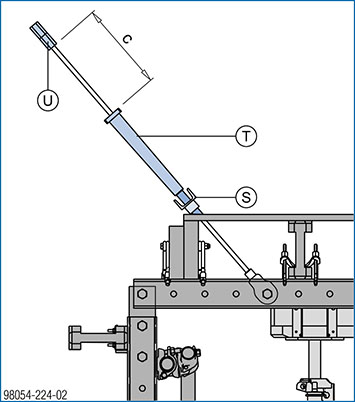

➤ Împingeți teaca ParaTop pe tija de ancorare.
➤ Împingeți conul ParaTop pe tija de ancorare.
➤ Înfiletați două piulițe hexagonale 15,0 pe tija de ancorare.
c ... cca 120 mm
|
S Teacă ParaTop U65 (piesă pierdută) |
|
T Con ParaTop 0,35m |
|
U Piuliţa hexagonală 15,0 |
.
