Punct de poziţionare şi ancorare
|
|
MENȚIUNE Utilizaţi exclusiv sistem de ancorare 20,0 sau 26,5! Din cauza solicitării ridicate a punctelor de ancorare în cazul cofrajelor pentru baraje sistemul de ancorare 15,0 nu este adecvat! |
|

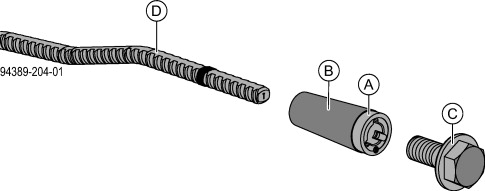

A Con universal cofraj căţărător sau |
|
B Teacă etanşare K (piesă de ancorare irecuperabilă) |
|
C Şurub con betonare M30 SW50 7cm |
|
D Tijă în zigzag (piesă de ancorare irecuperabilă) |
▪ Con universal cofraj căţărător sau
con universal cofraj căţărător 2G
- Punctul de poziționare și locul de agățare se realizează cu conul universal cofraj căţărător 20,0.
▪ Tija în zigag
- Piesă de ancorare nerecuperabilă, pentru ancorarea conului universal cofraj căţărător şi implicit a unităţii căţărătoare în beton.
▪ Şurub con betonare M30 SW50 7cm
- Punct de poziţionare - pentru fixarea conului universal cofraj căţărător.
- Punct de ancorare – ancorare sigură a platformei de lucru.
|
|
MENȚIUNE ▪ Utilizaţi exclusiv şurubul con betonare M30 SW50 7cm pentru punctele de pozitionare şi de ancorare (zona capului este marcată verde)! ▪ Utilizarea șurubului con betonare B 7cm (zona capului marcată cu roșu) este interzisă. |
Se utilizează de preferinţă tije în zigzag - în funcţie de caracteristicile construcţiei, se pot folosi şi ancore cu placă.
.
