Généralités
Étais de séchage, technologie du béton et décoffrage
|
|
Veuillez consulter le manuel de calcul « Décoffrage de dalles dans le bâtiment » ou demander à votre technicien Doka. |
.
A quel moment faut-il décoffrer?
La résistance du béton nécessaire pour le décoffrage dépend du coefficient de pondération α. Celui-ci est à lire dans le tableau suivant.
.
Coefficient de pondération α
Il se calcule en fonction :
|
α = |
PPD + CUconstruction |
|
PPD + PPplancher + CUd'exploitation |
|
Épaisseur de dalle d [m] |
Charge due au béton PPD [kN/m2] |
Coefficient de pondération α |
|||
|---|---|---|---|---|---|
|
2,00 kN/m2 |
3,00 kN/m2 |
4,00 kN/m2 |
5,00 kN/m2 |
||
|
0,14 |
3,50 |
0,67 |
0,59 |
0,53 |
0,48 |
|
0,16 |
4,00 |
0,69 |
0,61 |
0,55 |
0,50 |
|
0,18 |
4,50 |
0,71 |
0,63 |
0,57 |
0,52 |
|
0,20 |
5,00 |
0,72 |
0,65 |
0,59 |
0,54 |
|
0,22 |
5,50 |
0,74 |
0,67 |
0,61 |
0,56 |
|
0,25 |
6,25 |
0,76 |
0,69 |
0,63 |
0,58 |
|
0,30 |
7,50 |
0,78 |
0,72 |
0,67 |
0,62 |
|
0,35 |
8,75 |
0,80 |
0,75 |
0,69 |
0,65 |
Calcul valable pour une charge de plancher PPplancher = 2,00 kN/m2 et une charge utile au décoffrage précoce avec charge utile CUconstruction = 1,50 kN/m2
PPD: Poids propre de la dalle avec γbéton = 25 kN/m3
PPplancher: Charge pour le revêtement de planchers
Exemple : Une épaisseur de dalle de 0,20 m ayant une charge d'exploitation finale de 5,00 kN/m2 donne un coefficient de pondération α de 0,54.
Le décoffrage / le décintrage peuvent par conséquent être réalisés dès que 54% de la résistance du béton à 28 jours ont été atteints. La résistance est alors égale à celle de l'ouvrage achevé.
|
|
RECOMMANDATION Si les étais ne sont pas desserrés et que la dalle se trouve ainsi « activée », ils continuent alors à supporter la charge du poids propre de la dalle. Au cours du bétonnage de la dalle supérieure, ceci peut entraîner un doublement de la charge des étais. Les étais ne sont pas conçus pour cette surcharge. Cela peut entraîner des dommages sur le coffrage, les étais et l’ouvrage lui-même. |
.
Pourquoi utiliser des étais de séchage après le décoffrage ?
La dalle décoffrée et décintrée peut supporter son poids propre et les charges utiles selon le cycle de construction, mais pas les efforts résultant du bétonnage de la dalle supérieure.
L'étaiement de séchage sert à supporter la dalle et transmettre les charges dues au bétonnage sur plusieurs dalles.
.
Comment bien positionner les étais de séchage sous la dalle :
Les étais de séchage servent à répartir les charges entre la nouvelle dalle et la dalle sous-jacente. Cette répartition des charges dépend du rapport de rigidité entre les dalles.
|
|
RECOMMANDATION Demandez à l’expert ! La question de l’étai de séchage doit de toutes façons être traitée avec les spécialistes compétents, indépendamment des données ci-dessus. Veiller à respecter les normes et les prescriptions locales. |
.
Analyse de la déformation du béton au jeune âge
Le module d’élasticité du béton évolue plus rapidement que la résistance à la pression. Ainsi, le béton, à 60 % de sa résistance fck, a déjà environ 90 % de son module d’élasticité Ec(28).
Seule une augmentation négligeable de la déformation élastique apparaît pour ce béton au jeune âge.
La déformation due au fluage, qui ne décroît qu’au bout de plusieurs années, est beaucoup plus importante que la déformation élastique.
Le décoffrage prématuré - par ex. après 3 jours au lieu de 28 jours - occasionne cependant seulement une augmentation de moins de 5% de la déformation totale.
En revanche, la déformation due au fluage consécutif à différentes influences telles que la résistance des agrégats ou l’humidité de l’air se situe entre 50% et 100% de la norme. Par conséquent, la flexion totale de la dalle est en pratique indépendante du moment du décoffrage.
.
Fissures dans le béton au jeune âge
L’évolution de la contrainte d’adhérence entre l’armature et le béton est plus rapide pour le béton jeune âge que celle de la résistance à la pression. Il en résulte qu’un décoffrage rapide n’a pas d’impact négatif sur la taille et la répartition des fissures sur le côté tirant des constructions en béton armé.
Il est possible de remédier efficacement à l'apparition de fissures supplémentaires en recourant à des méthodes appropriées de traitement.
.
Traitement ultérieur du béton au jeune âge
Le béton au jeune âge est exposé dans le béton coulé sur place à des influences susceptibles d’occasionner des fissures et une évolution de la résistance du béton plus lente :
▪ séchage trop rapide
▪ refroidissement rapide dans les premiers jours
▪ température trop basse ou gel
▪ dommages mécaniques de la surface du béton
▪ chaleur d'hydratation
▪ etc.
La mesure de protection la plus simple est un maintien prolongé du coffrage sur la surface de béton. Cette mesure devrait impérativement être mise en oeuvre en complément des mesures supplémentaires connues de traitement ultérieur.
.
Décoffrage pour des dalles de grande taille dont l'entraxe des appuis est supérieur à 7,5m
Pour des dalles de béton peu épaisses et de grande taille (par ex. dans les parkings couverts), il faut veiller aux points suivants :
▪ Lors du décoffrage de telles surfaces de dalle, les étais encore en place subissent pendant un court instant des efforts supplémentaires qui peuvent les surcharger et les endommager.
▪ Veuillez demander conseil à votre technicien Doka.
|
|

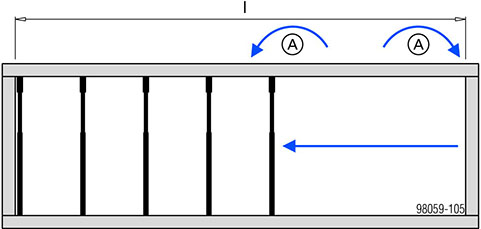

RECOMMANDATION En règle générale : ▪ En général le décoffrage doit être réalisé d'un côté vers l'autre ou en partant du milieu de la dalle (milieu de la surface) vers les rives de dalle. Cette règle doit impérativement respectée lorsque les entraxes des étais sont importants. ▪ Le décoffrage ne doit en aucun cas être réalisé à partir des deux côtés vers le milieu ! |

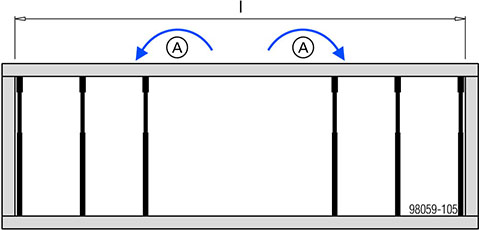

l ... distance entre appuis supérieure à 7,50 m
|
A Transfert des charges |
.
Procédé pour définir le degré de maturation du béton (méthode)
Le procédé pour déterminer la résistance du béton sur la base du degré de maturation s’est imposé sur le plan technique depuis plusieurs décennies. Pour Concremote, la méthode De Vree est utilisée en standard pour déterminer le degré de maturation. Le calcul de la maturation pondérée selon De Vree s’effectue comme suit :
|
|
Rg = 10 · |
[C(0,1T-1,245) - C(-2,245)] |
|
|
En C |
|||
|
Rg...Degré de maturation pondérée à l'heure [C°h] |
|||
|
La maturation pondérée par heure est cumulée pour déterminer la maturation du béton. [1] |
|||
En fonction de la résistance obtenue par la mesure d'étalonnage, une résistance à la pression est documentée à chaque étape de maturation.
La méthode permettant de déterminer la résistance du béton en fonction du degré de maturation est traitée dans les documents techniques et les normes comme suit :
▪ notice technique de la DVB (Association allemande pour les techniques du béton et du bâtiment), coffrages pour le béton et temps de décoffrage, édition 06/2013
▪ DIN 1045-3, Structures en béton, béton armé et béton précontraint - Partie 3, édition 03/2012
avec DIN EN 13670:2011-03
Remarque :
Selon les exigences du client, il est possible d’utiliser Concremote également avec d’autres méthodes de calcul (Arrhenius, Nurse et Saul, etc.). Pour de plus amples informations, veuillez vous adresser à votre interlocuteur Doka.
.
Application et utilisation
Grâce à l'utilisation du monitoring du béton Concremote, l'exploitation des données de résistance mesurées permet de garantir, d'optimiser voire d'accélérer le processus de construction par des mesures appropriées
Concremote s'utilise pour les applications suivantes :
▪ pour déterminer précisément le moment idéal pour le décoffrage - optimiser les cycles - raccourcir les cycles
▪ sécuriser le processus en décidant sur la base de valeurs mesurées et non pas sur des estimations
▪ déterminer le traitement ultérieur selon l'évolution mesurée de la résistance.
▪ utiliser des coffrages grimpants en toute sécurité
▪ mesurer l'évolution de la chaleur d'hydratation des ouvrages massifs
▪ pouvoir réagir pour s'adapter selon les conditions climatiques, c'est-à-dire optimiser la formulation du béton grâce à une mesure permanente de l'évolution de la résistance (par ex. compenser l'évolution plus lente de la résistance en hiver en privilégiant un béton dont la résistance évolue plus rapidement)
.
