Détermination de la largeur maximale des panneaux
Schéma de rayon des différents largeurs de panneaux

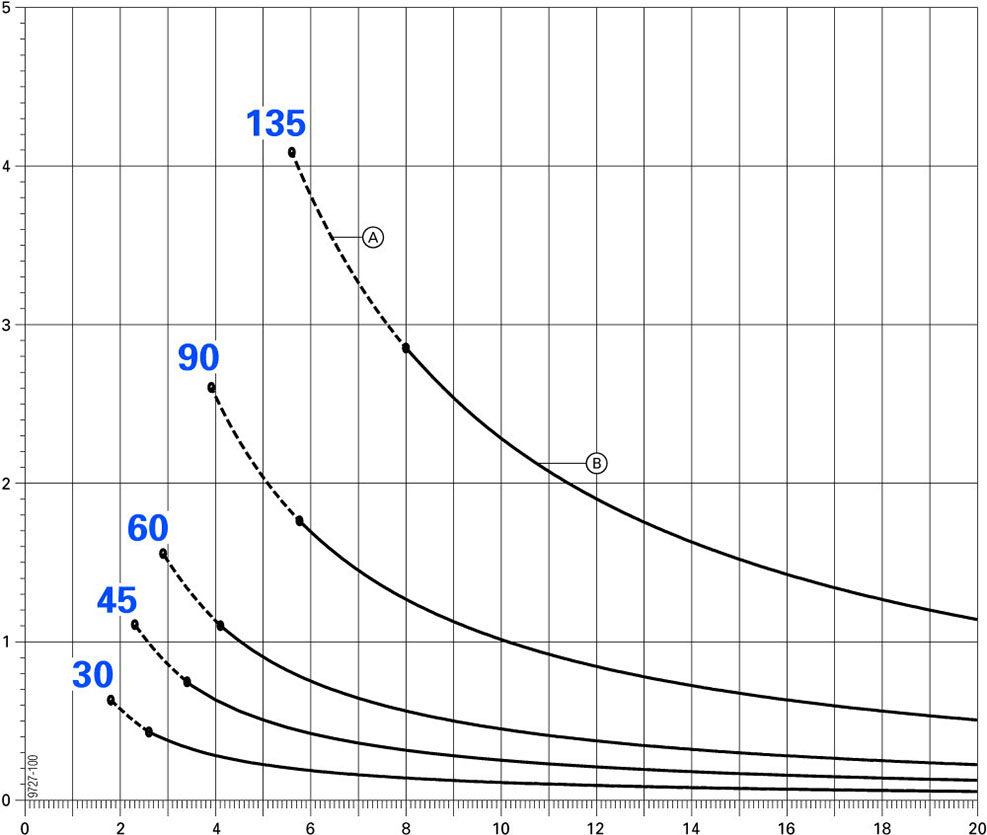

L'abaque rayon- flèche s'utilise pour définir la largeur maximale de panneau en fonction du rayon et de la flèche admissible sur l'arc de cercle.
|
Flèche [cm] |
|
|
|
Rayon [m] |
|
A Epaisseur min. de voile = 20 cm |
|
B Epaisseur min. de voile = 15 cm |

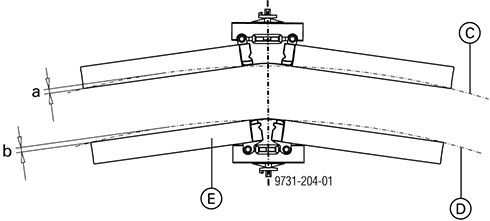

a ... Mesure flèche ext.
b ... Mesure flèche int.
|
C Arc de cercle idéal (rayon extérieur) |
|
D Arc de cercle idéal (rayon intérieur) |
|
E Panneau Framax Xlife |
Exemple :
▪ Rayon : 6,0 m
▪ Ecart admissible de l’arc de cercle : 1,0 cm
=> Largeur max. de panneau : 60 cm
.
