Regelwerk für Elementverbände

Position der erforderlichen Verbindungs- und Zubehörteile für:

▪ Anheben und Ablegen

▪ Kranumsetzen

▪ Bühnenlasten

▪ Betonieren

Die angeführten Elementverbände enthalten folgende Informationen:

▪ Position der Elementverbinder

▪ Position und Befestigung der Bühnen- und Aufstockriegel

▪ Position der Bühnen



Position der Schalungsanker siehe Anwenderinformation "Rahmenschalung Framax Xlife".

.

Xsafe plus-Bühnenriegel 1,50m:

Wegen der zul. Zugbelastung im Riegelprofil von 14 kN gelten auch für steifere Teile wie Mehrzweckriegel WU12 Top50 die angeführten zul. Momente.

zul. Moment:

▪ Auflager am 1. Querprofil: 5,0 kNm




▪ Auflager am 2. Querprofil: 9,5 kNm




▪ Auflager am 3. Querprofil: 11,0 kNm




(Werte gelten auch in Kombination mit Xsafe plus-Bühnenriegelverlängerungen)

Xsafe plus-Aufstockriegel 2,10m:

▪ zul. Moment: 9,5 kNm




Wegen der zul. Zugbelastung im Riegelprofil von 14 kN gilt auch für steifere Teile wie Mehrzweckriegel WU12 Top50 das angeführte zul. Moment.

Framax-Schnellspanner RU:

zul. Zugkraft: 15,0 kN

zul. Querkraft: 6,0 kN

zul. Moment: 0,5 kNm

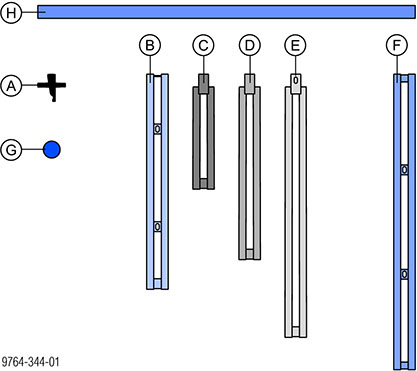

A   Framax-Schnellspanner RU

B   Xsafe plus-Bühnenriegel 1,50m

C   Xsafe plus-Bühnenriegelverlängerung 0,70m

D   Xsafe plus-Bühnenriegelverlängerung 1,20m

E   Xsafe plus-Bühnenriegelverlängerung 1,80m

F   Xsafe plus-Aufstockriegel 2,10m

G   Framax-Universalverbinder 10-16cm + Superplatte 15,0

H   Xsafe plus-Bühne

.

Materialliste für Elementverbände mit Breite 2,70 m / 2,40 m / 1,35 m

Höhe Basiselement

Kombination Nr.

Schalungshöhe [m]

Elementhöhen [m]

Anzahl Verbindungsmittel [Stk.]

Xsafe plus-Teleskopleiter

Xsafe plus-Leiternverlängerung 1,15m

Bühnenniveaus [cm]

Element 1

Element 2

Element 3

Element 4

Framax-Schnellspanner RU 1)
(für Aufstockverbindung)

Bühnenriegel 1,50m

Bühnenriegelverlängerung 0,70m

Bühnenriegelverlängerung 1,20m

Bühnenriegelverlängerung 1,80m

Aufstockriegel 2,10m

Framax-Universalverbinder 10-16cm
+ Superplatte 15,0

2,70m

101

2,70

2,70









2









4

1



255

102

3,00

2,70

0,30





4

2









4

1



255

103

3,15

2,70

0,45





4

2









4

1



300

104

3,30

2,70

0,60





4

2









4

1



315

105

3,60

2,70

0,90





4

2

2







4

1

1

345

106

4,05

2,70

1,35





4

2



2





6

1

1

390

107

4,35

2,70

1,35

0,30



8

2



2





6

2



257 / 420

108

4,50

2,70

1,35

0,45



8

2



2





6

2



257 / 435

109

4,65

2,70

1,35

0,60



8

2



2





6

2



257 / 450

110

4,95

2,70

1,35

0,90



8

2





2



8

2



257 / 480

111

5,40

2,70

2,70





4

2







2

8

2



299 / 525

112

5,70

2,70

2,70

0,30



8

2







2

8

2



299 / 525

113

5,85

2,70

2,70

0,45



8

2







2

8

2



299 / 570

114

6,00

2,70

2,70

0,60



8

2







2

8

2



299 / 585

115

6,00

2,70

3,30





4

2







2

8

2



299 / 585

116

6,30

2,70

2,70

0,90



8

2

2





2

8

2



299 / 615

117

6,75

2,70

2,70

1,35



8

2



2



2

10

3



299 / 497 / 660

118

7,05

2,70

2,70

1,35

0,30

12

2



2



2

10

3



299 / 527 / 690

119

7,20

2,70

2,70

1,35

0,45

12

2





2

2

12

3



299 / 527 / 705

120

7,35

2,70

2,70

1,35

0,60

12

2





2

2

12

3



299 / 527 / 720

121

7,65

2,70

2,70

1,35

0,90

12

2





2

2 + 2 2)

12 + 4 2)

3



299 / 527 / 750

122

8,10

2,70

2,70

2,70



8

2







4 + 2 2)

12 + 4 2)

3



299 / 569 / 795

3,30m

201

3,30

3,30









2









4

1



315

202

3,60

3,30

0,30





4

2









4

1



315

203

3,75

3,30

0,45





4

2









4

1

1

360

204

3,90

3,30

0,60





4

2









4

1

1

375

205

4,20

3,30

0,90





4

2

2







4

1

1

405

206

4,65

3,30

1,35





4

2



2





6

1

2

450

207

4,95

3,30

1,35

0,30



8

2



2





6

2



317 / 480

208

5,10

3,30

1,35

0,45



8

2



2





6

2



317 / 495

209

5,25

3,30

1,35

0,60



8

2





2



8

2



317 / 510

210

5,55

3,30

1,35

0,90



8

2





2



8

2



317 / 540

211

6,60

3,30

3,30





4

2







2

8

2



319 / 645

2,40m

301

2,40

2,40









2









4

1



225

302

2,70

2,40

0,30





4

2









4

1



255

303

2,85

2,40

0,45





4

2









4

1



270

304

3,00

2,40

0,60





4

2









4

1



285

305

3,30

2,40

0,90





4

2









4

1

1

315

306

3,75

2,40

1,35





4

2



2





6

1

1

360

307

4,05

2,40

1,35

0,30



8

2



2





6

2



222 / 390

308

4,20

2,40

1,35

0,45



8

2



2





6

2



222 / 405

309

4,35

2,40

1,35

0,60



8

2





2



8

2



222 / 420

310

4,65

2,40

1,35

0,90



8

2





2



8

2



222 / 450

311

4,80

2,40

2,40





4

2





2



8

2



272 / 465

312

5,10

2,40

2,40

0,30



8

2







2

8

2



269 / 495

313

5,25

2,40

2,40

0,45



8

2







2

8

2



269 / 510

314

5,40

2,40

2,40

0,60



8

2







2

8

2



269 / 525

315

5,70

2,40

2,40

0,90



8

2







2

8

2



269 / 555

316

6,15

2,40

2,40

1,35



8

2

2





2

10

2



269 / 600

317

6,45

2,40

2,40

1,35

0,30

12

2



2



2

10

3



269 / 462 / 630

318

6,60

2,40

2,40

1,35

0,45

12

2



2



2

10

3



269 / 462 / 645

319

6,75

2,40

2,40

1,35

0,60

12

2





2

2

12

3



269 / 462 / 660

320

7,05

2,40

2,40

1,35

0,90

12

2





2

2

12

3



269 / 462 / 690

321

7,20

2,40

2,40

2,40



8

2





2

2

12

3



269 / 462 / 705

1) Anzahl Schnellspanner RU für Elementverband mit Breite 2,70 m und 2,40 m.
Für Elementverband mit Breite 1,35 m wird nur die Hälfte der Schnellspanner RU benötigt (z.B.: 2 anstelle 4 Stk.).

2) Zusätzlicher Aufstockriegel am 1. und 2. Elementstoß bei Elementverband mit Breite 2,70 m.
Bei Elementverband mit Breite 1,35 m nicht erforderlich.

.

Anwenderinformation "Bühnensystem Xsafe plus (Rahmenschalung Framax Xlife)", 999809101 de - 11/2017

© by Doka GmbH, A-3300 Amstetten
