Aufbau der Stützenschalung
|
|
HINWEIS ▪ Zum exakten Einrichten der Stützenschalung ist die dargestellte Anordnung der Elementstützen zu bevorzugen. ▪ Freistehende Halbschalungen immer mit Elementstützen gegen Umfallen sichern. |
Die Winkellasche 90/50 verbindet die Riegel fest und exakt über Eck.
Der Universal-Winkelspanner ermöglicht gemeinsam mit Ankerstäben die diagonale Zugverspannung der Riegel.
|
|
VORSICHT Überlastung der Ankerstelle bei falscher Positionierung! ➤ Auf richtige Absteckposition des Universal-Winkelspanners bei Verwendung des Mehrzweckriegels WS10 Top50 bzw. WU12 Top50 achten! |
|
Absteckposition für Mehrzweckriegel WS10 Top50 |
Absteckposition für Mehrzweckriegel WU12 Top50 |
|---|---|
|
|
Hinweis:

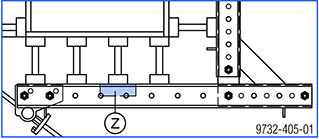

Um ein Verformen der Riegelprofile zu verhindern, bauseits eine Holzdistanz (Z) zwischen Riegelprofile stecken und mit Nagel am Doka-Träger sichern.
|

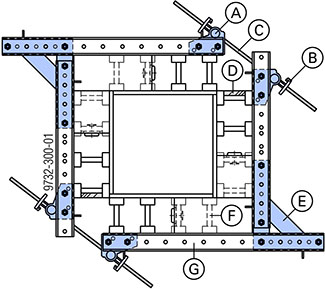

A Universal-Winkelspanner |
|
B Flügelmutter 15,0 |
|
C Ankerstab 15,0 |
|
D Gurtaussteifung |
|
E Winkellasche 90/50 |
|
F Doka-Träger H20 |
|
G Mehrzweckriegel |

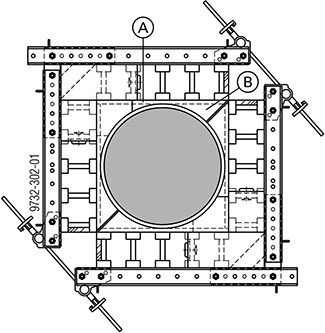

Stützenschalung mit Kreisquerschnitt
|
A Distanzbohle |
|
B Formholz |
Rechteckige Stützenschalung
Die Winkel der Anker möglichst im Verhältnis Länge zu Breite des Stützenquerschnittes wählen.
α : β ≈ Länge : Breite
.
