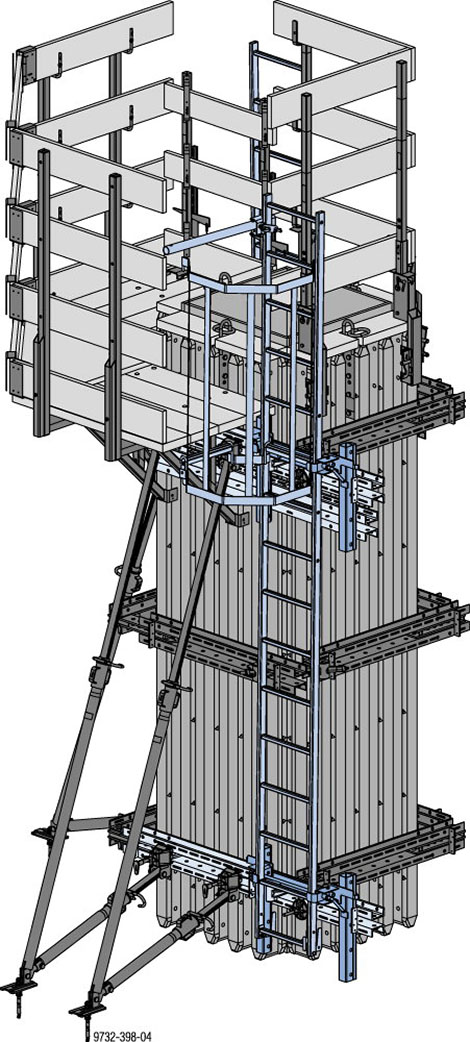

Stegsystem




Varje pelare Top 50 måste planeras individuellt. Beakta därvid följande punkter:

➤ Max. pelarhöjd: 10,40m

➤ Avvikande från användarinformationen – planera längderna för stålbalkarna Uni, vid vilka en anslutning XS vägg­form fästs, på nytt.

➤ Fäst dessa längre stålbalkar Uni vid minst tre Doka träbalk H20 (minsta pelarbredd 40 cm).

➤ För att ta upp tvärkrafterna fäst spikbleck 9x5cm på yttre balken eller fäst tillpassningsremsor på de båda yttre bal­karna direkt under stålbalken med 4 styck passande skruvar.

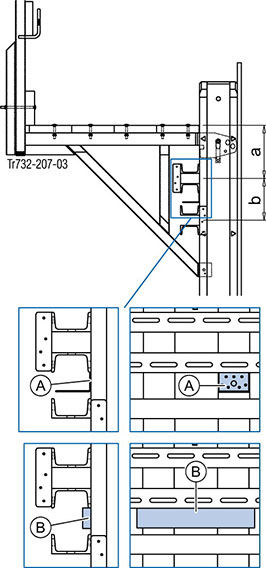

a ... 24,0cm

b ... 22,0cm

A   Vinkelspikbleck 9x5cm eller

B   Tillpassningsremsa eller kantträ 5x2cm / L=30cm

➤ Läge a för den översta balknivån:
min. 24 cm under plattformsytan (avvikande från användarinformationen)

➤ Läge b för den extra stålbalken Uni:
22 cm under den översta balknivån som tryckpunkt.

Kollisionsrisk mellan stålbalk och universalkonsol 90.

➤ Avstånd c mittpunkt anslutning XS väggform - balkytterkant:
max. 45,0 cm


➤ Var uppmärksam på möjlig kollision mellan, stålbalk Uni och systemstege XS.

.
