mit Frami Xlife-Uni-Elementen und Frami Xlife-Elementen

Einige Stützenquerschnitte können besonders wirtschaftlich durch Kombination von Xlife-Uni-Elementen und Xlife-Elementen geschalt werden.

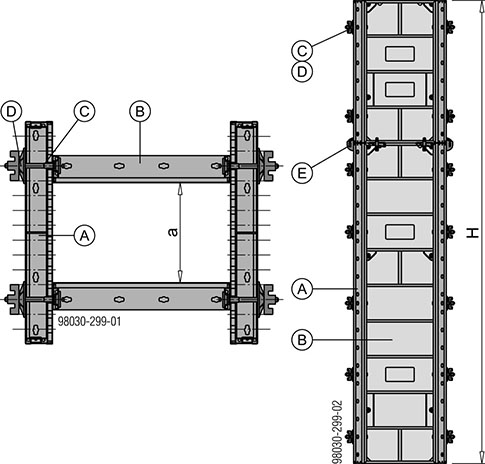

Beispiel: Stütze 35 x 60 cm

A Frami Xlife-Uni-Element

B Frami Xlife-Element

C Frami-Universalverbinder 5-12cm oder Frami-Eckverbinder

D Superplatte 15,0

E Frami-Spanner

	Maß "a"
Frami Xlife-Uni-Element 0,75m	bis 55 cm im 5cm-Raster
Frami Xlife-Uni-Element 0,90m	bis 70 cm im 5cm-Raster

(Konstruktionsbedingte Abweichung von -1 cm möglich)

max. Elementbreite des Frami Xlife-Elementes	Zul. Frischbetondruck σ_{hk, max}
0,90m	40 kN/m²
0,75m	50 kN/m²
0,60m	60 kN/m²
0,45m	70 kN/m²
0,30m	70 kN/m²
