Förankring av liggande Xlife ramluckor
med Frami plattjärn och Frami nyckellås
▪ Förankring över ramluckan (inte i betongen)
|
A Frami plattjärn 10-80cm |
|
B Frami nyckellås |
|
Frami plattjärn: Tillåten belastning: 5,0 kN |
|
Frami nyckellås: Tillåten dragkraft: 10,0 kN Tillåten tvärkraft: 5,0 kN Tillåten moment: 0,2 kNm |
Erforderligt antal förankringar:
|
Frami Xlife ramlucka (liggande) |
Antal förankringar |
|---|---|
|
1,20m |
2 / 1 *) |
|
1,50m |
2 / 1 *) |
|
2,70m |
2 |
|
3,00m |
2 |
*) I varannan lucka krävs endast en förankring.
I den första och sista luckan krävs två förankringar.
Möjliga väggtjocklekar:
|
Väggtjocklekar |
Steg |
Antal Frami plattjärn |
|---|---|---|
|
10 - 80 cm |
5 cm |
1 per förankring |
|
85 - 115 cm |
2 per förankring *) |
|
|
121,3 - 171,3 cm |
2 per förankring *) |
*) Anslut plattjärn med 2 Frami nyckellås

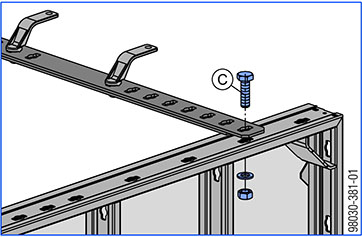

Specialfall vid väggtjocklekar 85 cm:
Använd på en sida istället för Frami nyckellåset en skruv för att fästa plattjärnet på Frami ramluckan.
|
C Skruv |
Nödvändigt skruvmaterial:
▪ Sexkantsskruv M16x45
▪ Bricka 16
▪ Sexkantsmutter M16
.
