Umsetzen der Faltbühne A oder K
|
|

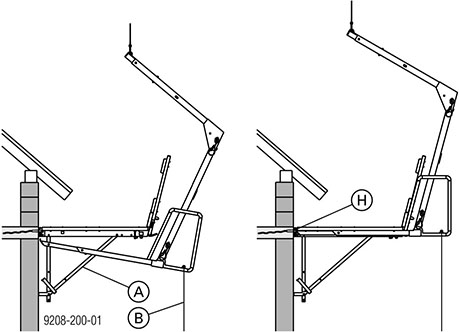

Bei Bühnen, die mit einer Konusaufhängung am Bauwerk verankert sind, ist beim Umsetzen mit einer Umsetzgabel folgendes zu beachten: ➤ Bereits von der vorletzten Bühne aus die Aushubsicherung der letzten Bühne lösen. Der rote Kranbügel (H) muss in Parkstellung stehen (Arretierung im kurzen Schlitz).
➤ Aushubsicherung wiederherstellen. |
➤ Beide Teleskopträger (D) zur Gänze ausziehen und mit Schraubenmaterial (G) SW24 fixieren.
|
|
Zum besseren Positionieren der Bühnen-Umsetzgabel K/M an der Bühne Leitseile (B) entsprechender Länge verwenden. |

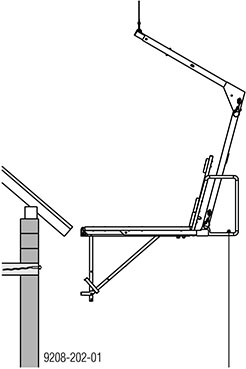

➤ Bühnen-Umsetzgabel K/M mit Kran von unten zur Bühne (A) bringen.
➤ Ausleger soweit einfahren bis Abrutschsicherung des Teleskopträgers an Belagvorderkante übersteht.
Hinweis:
Die Abrutschsicherung (C) sorgt für sicheren Halt.
|
|
HINWEIS ➤ Lage Aushubsicherung beachten! |
➤ Bühne aus der Aufhängung heben.
Hinweis:

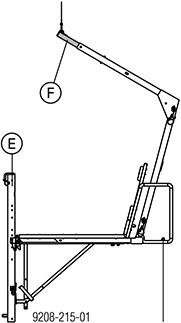

Die Faltbühne K kann auch mit dem Einhängeträger K2 (E) gemeinsam umgesetzt werden.
Die Auslegerverlängerung (F) muss zur Gänze ausgezogen und mit Schraubenmaterial (G) SW24 fixiert sein.
.
