Demontage
|
|
➤ Während der Kranaktivitäten müssen alle Personen einen ausreichenden Sicherheitsabstand zur Umsetzgabel einhalten, um unsichere Situationen zu vermeiden und jegliche Gefahr bzw. Verletzungsgefährdung auszuschließen! |
Ausleger in Parkposition.

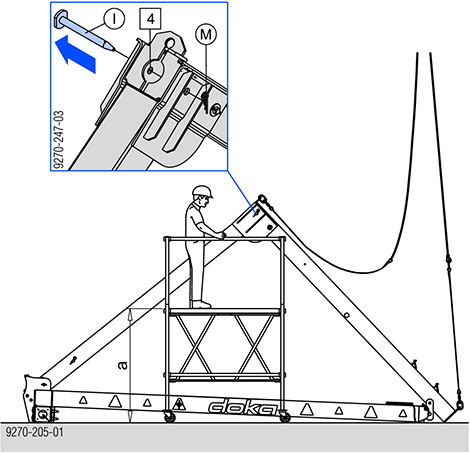

➤ Gabelbolzen D37 von Pos. 4 entfernen.
Hinweis:
Ein mobiles Gerüst ist erforderlich.
a ... ca. 2000 mm
|
I Gabelbolzen D37 |
|
M Federstecker d6 |

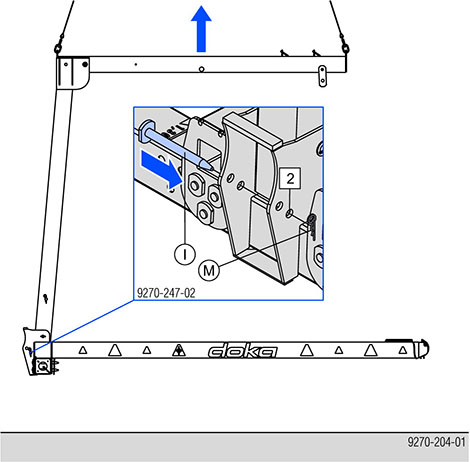

➤ Gesamte Umsetzgabel mit Kran anheben.
Umsetzgabel schwebt.
➤ Gabelbolzen D37 aus Pos. 4 in Pos. 2 stecken und mit Federstecker d6 sichern.
|
I Gabelbolzen D37 |
|
M Federstecker d6 |
➤ Auslegerrohr absenken.
➤ Krangehänge absenken bis Kranhaken des zweiten Stranges für Hebeband 2 griffbereit ist.
|
C Auslegerrohr |
|
H Hebeband 2 |
➤ Hebeband 2 vom Kranhaken lösen und in Parkposition einhängen.

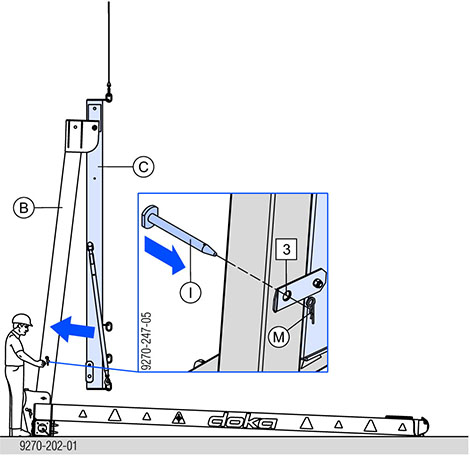

➤ Gabelbolzen D37 von Pos. 3 entfernen.
➤ Auslegerrohr mit Ständerrohr verbinden, Gabelbolzen D37 in Pos. 3 wieder abstecken und mit Federstecker d6 sichern.
|
B Ständerrohr |
|
C Auslegerrohr |
|
I Gabelbolzen D37 |
|
M Federstecker d6 |

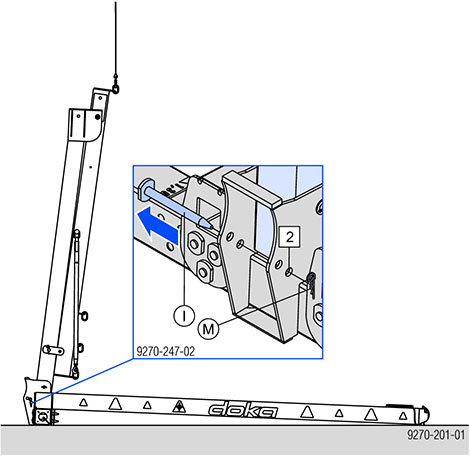

➤ Gabelbolzen D37 von Pos. 2 entfernen.
|
I Gabelbolzen D37 |
|
M Federstecker d6 |

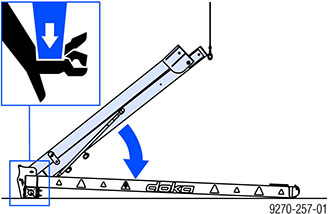

➤ Ausleger mit Kran niederlegen.
|
|
VORSICHT Quetschgefahr! ➤ Auf Hände achten!
|
➤ Hebeband 1 vom Kranhaken lösen und in Parkposition einhängen.

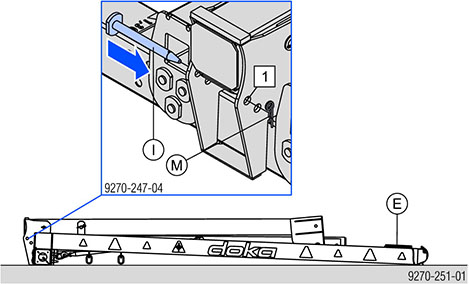

➤ Gabelbolzen D37 aus Pos. 2 für Transportsicherung in Pos. 1 stecken und mit Federstecker d6 sichern.
➤ Führungsseile transportsicher bündeln.
|
E Führungsseile |
|
I Gabelbolzen D37 |
|
M Federstecker d6 |
.
