Mesures supplémentaires pour les tables en rive de dalle, etc.
Table de rive avec retombée de poutre
Mesures supplémentaires :
monter les poutrelles Doka H20 dans la longueur par rapport à la fourche sur le profil de la fourche.
|
|
AVERTISSEMENT Risque de chute de la table coffrante ! Lors de l’utilisation de la poutrelle Doka H20, le linguet servant de protection contre le glissement est désactivé. ➤ Ne pas utiliser de fourche de translation avec des poutrelles Doka H20 en temps normal ! |
.
Retombée de poutre jusqu’à 20 cm de haut
b ... max. 200 mm
|
A Étrier H20 pour fourche 1,5 t |
|

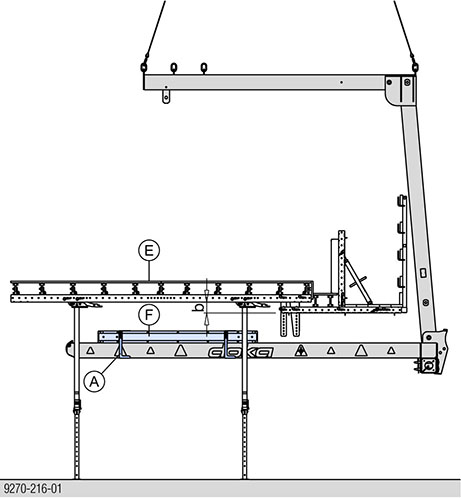

E Table de rive avec retombée de poutre |
|
F Poutrelle Doka H20 2,65m |
➤ Poser la poutrelle H20 Doka sur la fourche.
➤ Pousser la bordure de rehausse de l'étrier sur le profil de la fourche.
➤ Poser la tôle de liaison de l'étrier au-dessus de la poutrelle Doka H20 et la boulonner solidement à la bordure de rehausse, à l’aide de l'écrou hexagonal.
|

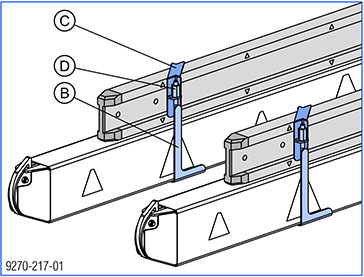

B Bordure de rehausse |
|
C Tôle de liaison |
|
D Écrou hexagonal 15,0 (clé de 30 mm) |
.
Retombée de poutre jusqu’à 60 cm de haut
a ... 2250 mm
b ... max. 600 mm
|
A Étrier H20 pour fourche 1,5 t |
|
I Étrier à boulonner H20 pour fourche 1,5t |
|

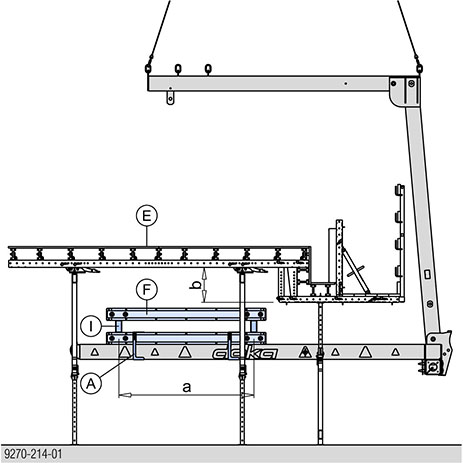

E Table de rive avec retombée de poutre |
|
F Poutrelle Doka H20 2,65m |

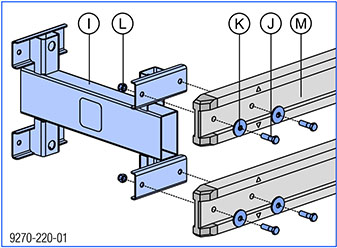

➤ Placer deux étriers à boulonner H20 d’aplomb sur le sol.
➤ Boulonner solidement les 4 poutrelles H20 Doka de 2,65m sur les étriers à boulonner (clé 30 mm).
|
I Étrier à boulonner H20 pour fourche 1,5t |
|
J Vis hexagonale M20x70 |
|
K Rondelle R22 |
|
L Vis hexagonale M20 auto-freineuse (clé de 30 mm) |
|
M Poutrelle H20 Doka 2,65m (4) |
|
|
RECOMMANDATION Le montage de l'étrier à boulonner H20 n’est autorisé que sur une largeur de fourche de 900 mm ! |
➤ Régler la largeur de la fourche sur 900 mm.

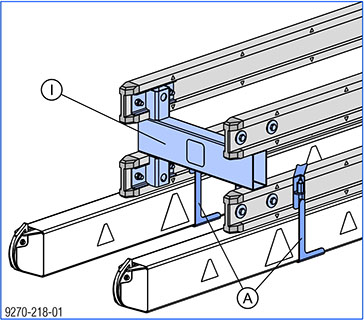

➤ Placer l’unité prémontée sur la fourche de translation et monter à l’aide du serrage de rehausse.
|
A Étrier H20 pour fourche 1,5 t |
|
I Étrier à boulonner H20 pour fourche 1,5t |
.
