Montage
|
|
➤ Toute personne doit, pendant les opérations avec la grue, se tenir à une distante de sécurité suffisante de la fourche de translation afin d’éviter toute situation d’insécurité et d’exclure tout danger et risque de blessure ! |
➤ Poser la fourche sur un sol plan.

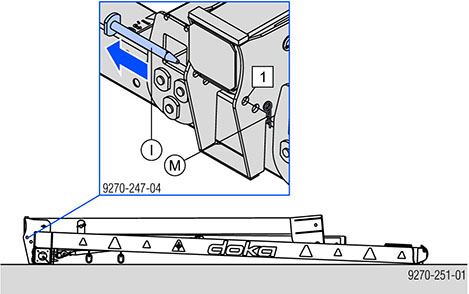

➤ Enlever la broche D37 de la position 1.
|
I Broche D37 |
|
M Broche à ressort d6 |

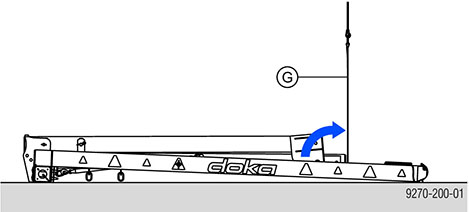

➤ Détacher l’élingue 1 de la position d’arrêt.
|
G Élingue 1 |
|
L Position d’arrêt des élingues |
➤ Accrocher l’élingue 1 au crochet de la grue du premier brin de l’élingue sur une grue à deux brins.
|
G Élingue 1 |

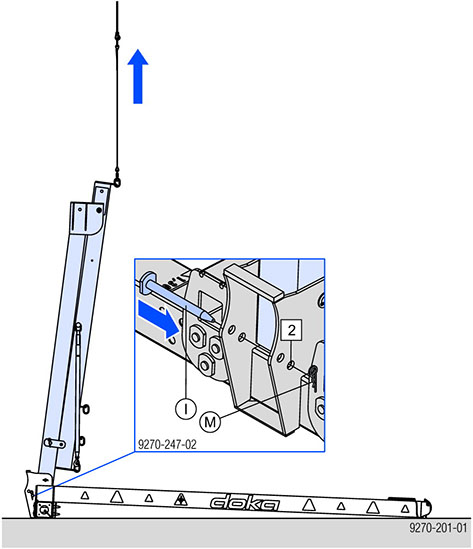

➤ Soulever la crosse à l’aide de la grue.
➤ Enlever la broche D37 de la position 1 pour l’insérer dans la position 2 et la bloquer à l’aide de la broche à ressort d6.
|
I Broche D37 |
|
M Broche à ressort d6 |

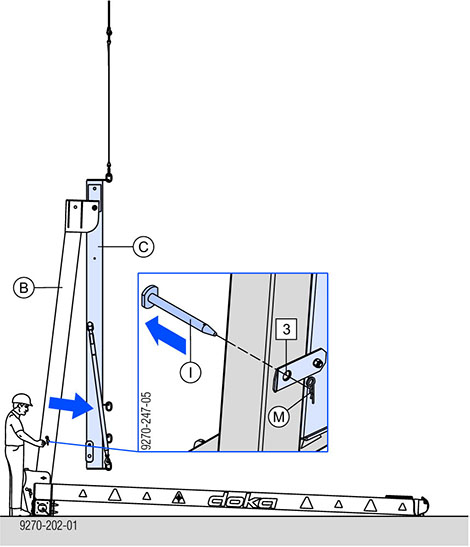

➤ Enlever la broche D37 de la position 3.
|
B Tube principal |
|
C Tube de la crosse |
|
I Broche D37 |
|
M Broche à ressort d6 |
Le tube de la crosse pivote vers l’avant.
➤ Remettre la broche D37 dans le tube principal en position 3 et bloquer à l’aide de la broche à ressort d6.
➤ Abaisser l’élingue de la grue jusqu’à ce que l’on puisse saisir le crochet de la grue du deuxième brin pour l’élingue 2.

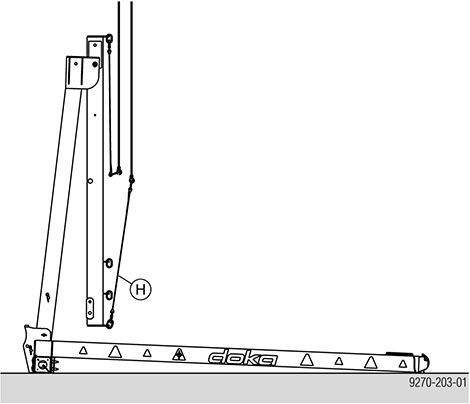

➤ Enlever l'élingue 2 de sa position d’arrêt et l'accrocher aux crochets de la grue.
|
H Élingue 2 |

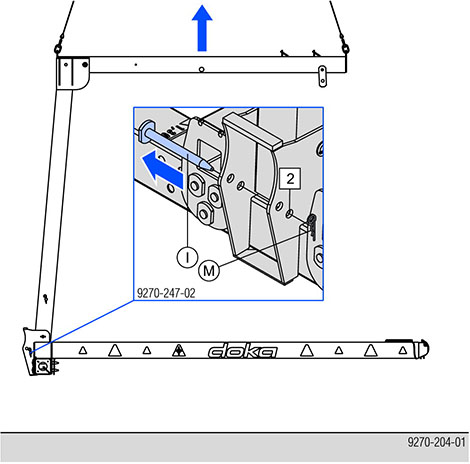

➤ Soulever à la grue l’ensemble de la fourche de translation.
La fourche de translation est suspendue.
➤ Enlever la broche D37 de la position 2.
|
I Broche D37 |
|
M Broche à ressort d6 |
➤ Déposer la fourche de translation et remettre avec précaution la crosse en position d’arrêt.

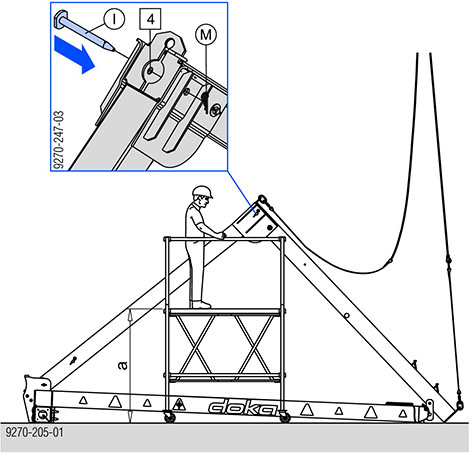

➤ Enlever la broche D37 de la position 2 pour l’insérer dans la position 4 et la bloquer à l’aide de la broche à ressort d6.
L’articulation de la crosse est verrouillée.
Remarque :
Un échafaudage mobile est nécessaire.
a ... env. 2000 mm
|
I Broche D37 |
|
M Broche à ressort d6 |
➤ La fourche de translation est prête à l’emploi.
Remarque :
Pendant toute la durée de mise en œuvre, aucune broche ne doit se trouver dans la position 2 !
|
correct : |
incorrect : |
|
|
.
