Smontaggio
|
|
➤ Durante le operazioni con la gru, tutte le persone devono mantenere una distanza di sicurezza sufficiente dalla forcella di trasporto per evitare situazioni pericolose e qualsiasi pericolo e/o rischio di lesioni! |
Braccio in posizione di riposo.

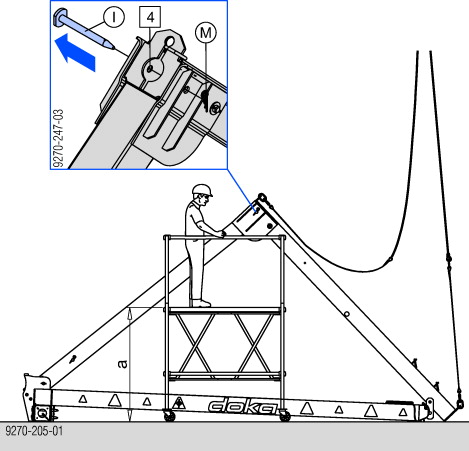

➤ Rimuovere il perno della forcella D37 dalla posizione 4.
Nota bene:
A tale scopo si rende necessario un trabattello.
a ... ca. 200 cm
|
I Perno forcella D37 |
|
M Spina di sicurezza D6 |

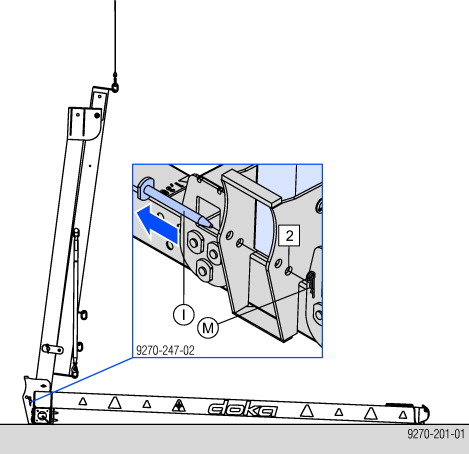

➤ Sollevare l'intera forcella di trasporto con la gru.
La forcella di transazione è sospesa.
➤ Inserire il perno forcella D37 dalla posizione 4 alla posizione 2 e fissarlo con la spina di sicurezza D6.
|
I Perno forcella D37 |
|
M Spina di sicurezza D6 |

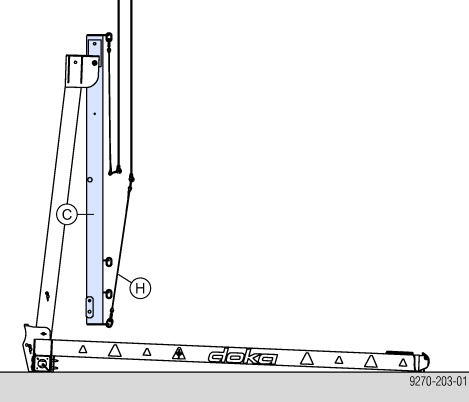

➤ Abbassare il tubo del braccio.
➤ Abbassare la catena della gru finché la seconda catena non sia vicina al nastro di sollevamento 2.
|
C Tubo braccio |
|
H Nastro di sollevamento 2 |
➤ Sganciare il nastro di sollevamento 2 dalla catena della gru e agganciarlo nella posizione di riposo.
➤ Rimuovare il perno della forcella D37 dalla posizione 3.

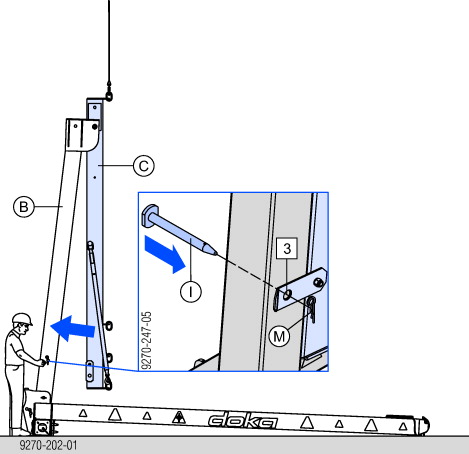

➤ Collegare il tubo del braccio con il puntello, inserire di nuovo il perno forcella D37 nella posizione 3 e fissarlo con una spina di sicurezza D6.
|
B Puntello |
|
C Tubo braccio |
|
I Perno forcella D37 |
|
M Spina di sicurezza D6 |

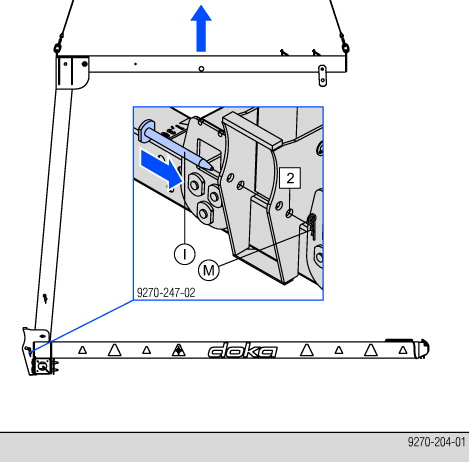

➤ Rimuovere il perno della forcella D37 dalla posizione 2.
|
I Perno forcella D37 |
|
M Spina di sicurezza D6 |

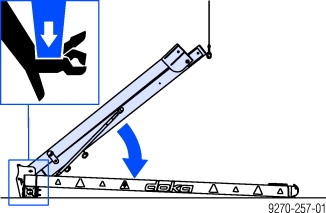

➤ Posare il braccio con la gru.
|
|
AVVERTENZA Pericolo di schiacciamento! ➤ Fare attenzione alle mani!
|
➤ Sganciare il nastro di sollevamento 1 dalla catena della gru e agganciarlo nella posizione di riposo.

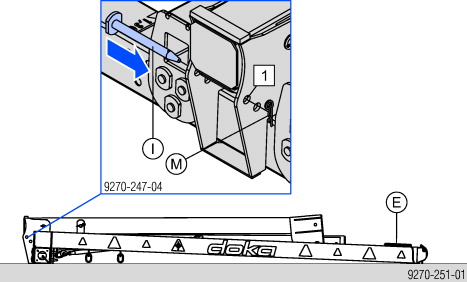

➤ Inserire il perno forcella D37 (precedentemente rimosso dal pos. 2) nella pos. 1 come blocco per il trasporto e fissarlo con la spina di sicurezza D6.
➤ Legare le funi di guida per consentire un trasporto sicuro.
|
E Funi di guida |
|
I Perno forcella D37 |
|
M Spina di sicurezza D6 |
.
