Extra åtgärder vid kantbord osv.
Extra åtgärd:
Doka träbalk H20 monteras på gaffelprofilen i gaffelns riktning.
|
|
VARNING Risk att formbordet faller ned! Genom att använda Doka träbalk H20 avaktiveras spärren som glidsäkring. ➤ Använd inte lyftgaffeln med monterad Doka träbalk H20 som standard! |
.

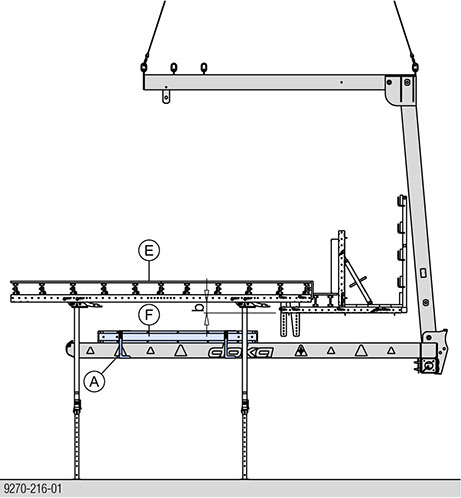

Höjd balk upp till 20 cm
b ... max. 200 mm
|
A Balkklämma H20 för gaffel 1,5t |
|
E Kantbord med balk |
|
F Doka träbalk H20 2,65m |

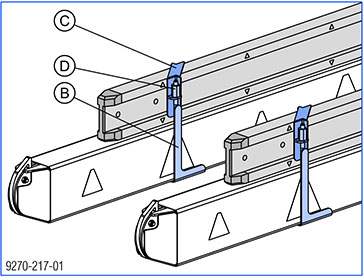

➤ Placera Doka träbalk H20 på gaffeln.
➤ Skjut på balkklämmans balkvinkel på gaffelprofilen.
➤ Lägg balkklämmans anslutningsplåt över Doka träbalk H20 och skruva samman med balkvinkeln med sexkantsmutter.
|
B Balkvinkel |
|
C Anslutningsplåt |
|
D Sexkantsmutter 15,0 (NV 30 mm) |
.

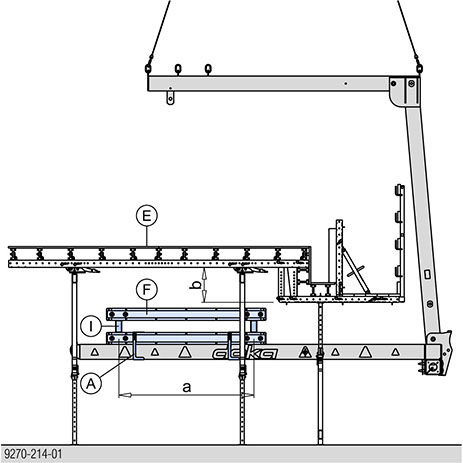

Höjd balk upp till 60 cm
a ... 2 250 mm
b ... max. 600 mm
|
A Balkklämma H20 för gaffel 1,5t |
|
I Förlängningsprofil H20 för gaffel 1,5t |
|
E Kantbord med balk |
|
F Doka träbalk H20 2,65m |

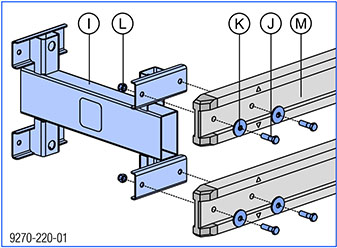

➤ Ställ två förlängningsprofiler H20 vertikalt på marken.
➤ Skruva samman fyra Doka träbalk H20 2,65m med förlängningsprofilerna (NV 30 mm).
|
I Förlängningsprofil H20 för gaffel 1,5t |
|
J Sexkantskruv M20x70 |
|
K Bricka R22 |
|
L Sexkantsmutter M20 självlåsande (NV 30 mm) |
|
M Doka träbalk H20 2,65m (4 st.) |
|
|
INFORMATION Förlängningsprofil H20 får endast monteras vid gaffelbredd 900 mm! |

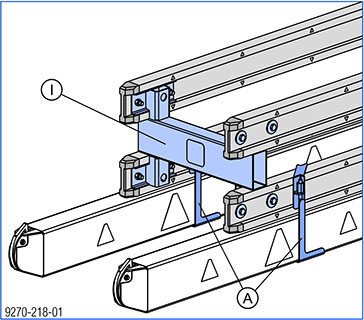

➤ Ställ in gaffelbredden på 900 mm.
➤ Ställ den förmonterade enheten på lyftgaffeln och montera med balkklämma.
|
A Balkklämma H20 för gaffel 1,5t |
|
I Förlängningsprofil H20 för gaffel 1,5t |
.
