Montering
|
|
VARSEL Det er viktig at fjellankeret blir korrekt montert i henhold til illustrasjonene. |
.
Variant 1
1) Skru staget (lengde f.eks. 750 mm) inn i spredekjeglen på fjellankeret slik at det flukter.
2) Skyv fjellankerets monteringsrør over staget og fest med stagmutter.
|
|
Marker fjellankerets monteringsrør med en krittstrek for visuell kontroll av monteringsdybden. |

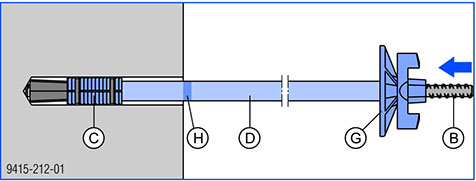

3) Før den monterte forankringen inn i det rengjorte borehullet inn til bunnen av borehullet.
|
B Stag 15,0 |
|
C Fjellanker 15,0 |
|
D Monteringsrør for fjellanker |
|
G Stagmutter 15,0 |
|
H Markering, f.eks. krittstrek |
4) Trekk stagmutteren godt til. Da spres segmentene og presses fast i veggen i borehullet.
5) Ta av stagmutteren og monteringsrøret for fjellankeret.

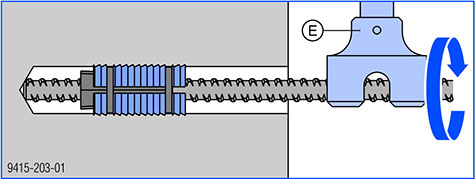

6) Skru staget med stagnøkkelen – spredesegmentene presser seg nå fast i borehullveggen.
|
Nødvendig tiltrekkingsmoment: |
|
E Stagnøkkel 15,0/20,0 |
|
|
Arbeidet går lettere hvis man setter en rørforlengelse på stagnøkkelen, for eksempel 40 kg ved 1,00 m forlengelse. |
7) Som alternativ til stagnøkkel kan forankringen også strammes med forspenningsinstrumentet (se kapittelet "Foreta sluttkontroll").
|
Nødvendig ankerbelastning: min. 60 kN |
.
Variant 2
1) Skru staget (lengde f.eks. 750 mm) inn i spredekjeglen på fjellankeret slik at det flukter.
|
|
Merk staget med en krittstrek slik at festedybden kan kontrolleres visuelt. |

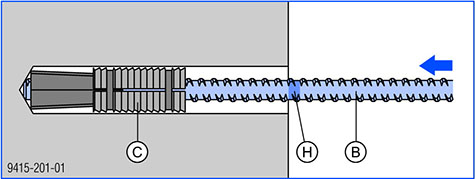

2) Før den monterte forankringen inn i det rengjorte borehullet inn til bunnen av borehullet.
|
B Stag 15,0 |
|
C Fjellanker 15,0 |
|
H Markering, f.eks. krittstrek |

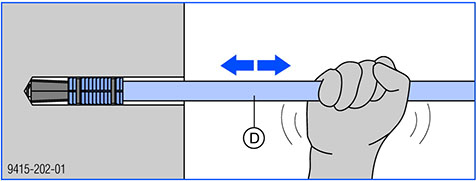

3) Skyv fjellankerets monteringsrør over staget og bank et par ganger på fjellankeret. Da spres segmentene og presses fast i veggen i borehullet.
|
D Monteringsrør for fjellanker |
4) Resten av trinnene som for variant 1 fra punkt 6.
.
