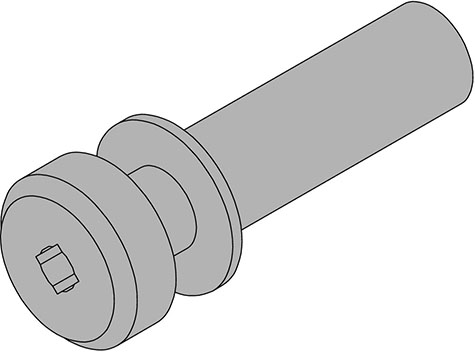

Bund-Aufhängekonus 15,0
Art.-Nr. 580428000
Einbauanleitung
|
|
HINWEIS Für den Einbau der Felsanker-Spreizeinheit 15,0 gilt die Einbauanleitung "Felsanker-Spreizeinheit 15,0" (999415001), jedoch ist eine Bohrlochtiefe von min. 230 mm anstelle von 210 mm herzustellen. |

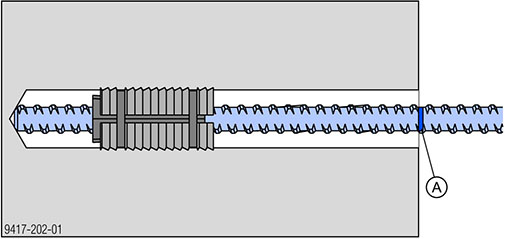

➤ Ankerstab 15,0 bei Betonkante markieren.
➤ Ankerstab 15,0 herausdrehen.
|
A Längenmarkierung |

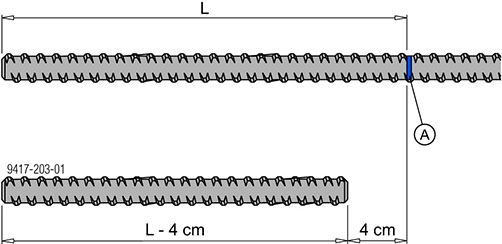

➤ Ankerstab 15,0 mit Stahl-Trennscheibe auf erforderliche Länge zuschneiden.
L ... tatsächliche Bohrlochtiefe
L - 4 cm ... erforderliche Ankerstablänge
➤ Vorbereiteten Ankerstab 15,0 bis zum Anschlag in Bund-Aufhängekonus 15,0 eindrehen.
|
|
WARNUNG ➤ Verschieben der Spreizsegmente vermeiden! |

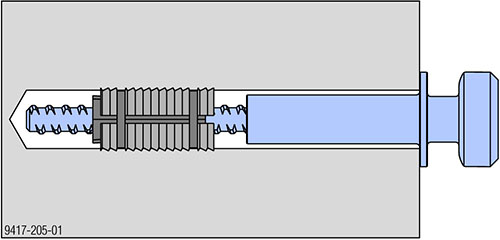

➤ Ankerstab 15,0 mit aufgeschraubtem Bund-Aufhängekonus 15,0 vorsichtig in Felsanker-Spreizeinheit 15,0 eindrehen.
Die Ankerstelle ist jetzt einsatzbereit.
|
Tragfähigkeit lt. Einbauanleitung "Felsanker-Spreizeinheit 15,0", Kapitel "Abnahmeprüfung durchführen" beachten! |
.
