Montaż i demontaż

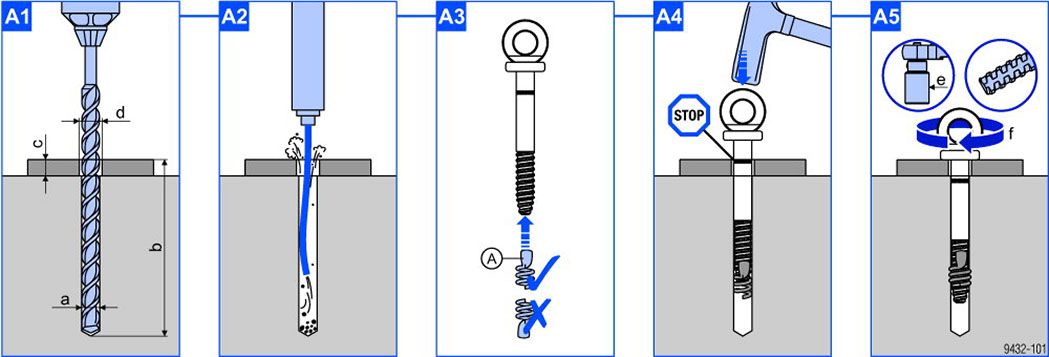

Montaż
Animacja:
|
|
OSTRZEŻENIE ➤ Sprężynki dybla Doka 16mm stosować wyłączenie z dyblem ekspresowym Doka 16x125mm. ➤ W żadnym wypadku nie wolno stosować sprężynek dybla Doka 16mm z innymi wkrętami lub dyblami. ➤ Nakręcić sprężynkę dybla Doka 16mm na dybel ekspresowy Doka 16x125mm we wskazanym kierunku. Nie rozginać. ➤ Ponowne wykorzystanie dybla ekspresowego jest możliwe wyłącznie po uzyskaniu pozytywnego wyniku kontroli jego zużycia, która jest przeprowadzona przy pomocy wzorca dybla ekspresowego Doka 16x125mm. |

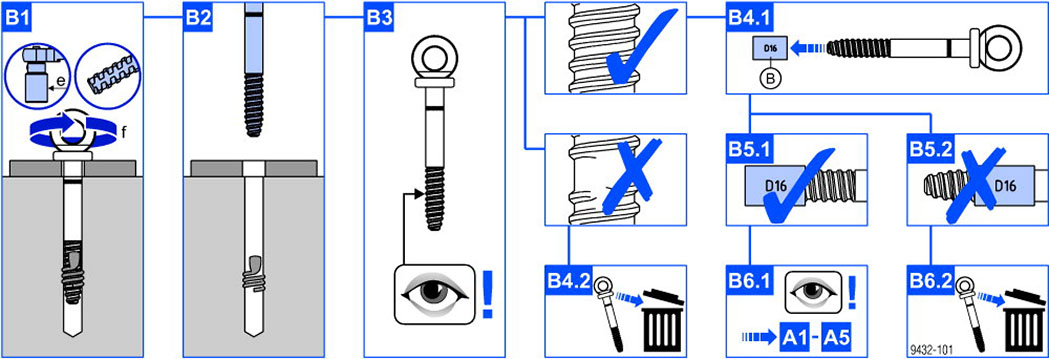

Demontaż i kontrola przed ponownym zastosowaniem
a ... Średnica znamionowa wiertła 16 mm
b ... Głębokość wiercenia 135 mm (Głębokość wiercenia b może zostać zmniejszona o wymiar c.)
c ... Maks. grubość mocowanego elementu 15 mm
d ... Średnica otworu w mocowanym elemencie 17-25 mm
e ... Średnica klucza 36 mm
f ... Moment dokręcenia Tmin 180 Nm
|
A Sprężynka dybla Doka 16mm (Nr. art. 588633000) |
|
B Wzorzec dybla ekspresowego Doka 16x125mm (nr art. 588632000) |
.
