Einbau und Demontage
Einbau
Animation:
|
|
WARNUNG ➤ Doka-Coils 16mm ausschließlich mit Doka-Expressanker 16x125mm verwenden. ➤ Doka-Coils 16mm unter keinen Umständen mit anderen Schrauben oder Dübeln einsetzen. ➤ Doka-Coils 16mm nur in der dargestellten Richtung an Doka-Expressanker 16x125mm anschrauben. Nicht vorspreizen. ➤ Der Expressanker darf nur nach erfolgreicher positiver Prüfung des Verschleißes mit der Lehre Doka-Expressanker 16x125mm wiederverwendet werden. |

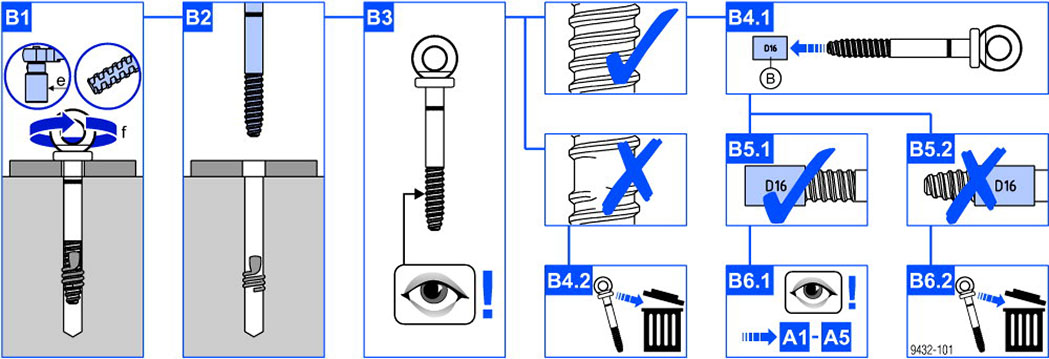

Demontage und Kontrolle für Wiederverwendung

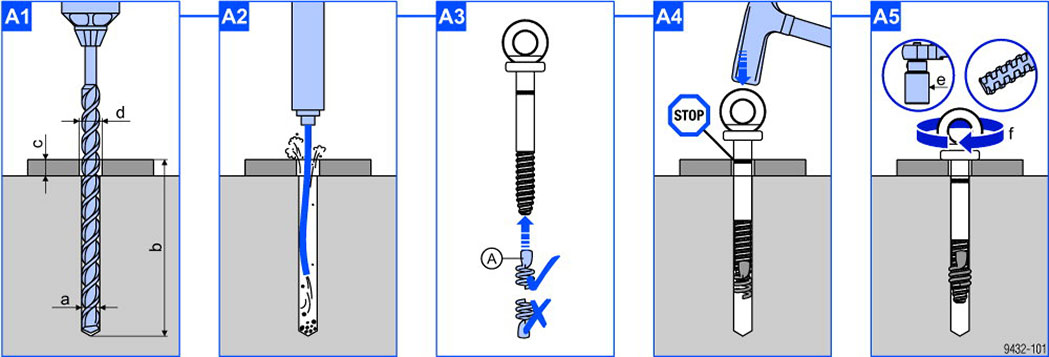

a ... Nenndurchmesser des Bohrers 5/8" (16 mm)
b ... Bohrlochtiefe 5 1/2" (135 mm) (Die Bohrlochtiefe b kann um das Maß c verringert werden.)
c ... Anbauteildicke max. 5/8" (15 mm)
d ... Bohrungsdurchmesser im Anbauteil 5/8"-1" (17-25 mm)
e ... Schlüsselweite 1 3/8" (36 mm)
f ... Drehmoment Tmin 133 ft-lb (180 Nm)
|
A Doka-Coil 16mm (Art.-Nr. 588633000) |
|
B Lehre Doka-Expressanker 16x125mm (Art.-Nr. 588632000) |
.
