WARNUNG ➤ Das Setzen des Felsankers beeinflusst die Tragfähigkeit der Ankerstelle. ➤ Die Probebelastung prüft die Tragfähigkeit der Ankerstelle. ➤ Bei ungenügender Tragfähigkeit des Untergrundes kann es während der Eignungs- bzw. Abnahmeprüfung zur plötzlichen Lockerung des Vorspanngerätes kommen. ➤ Deshalb dürfen sich keine Personen unter bzw. hinter der Prüfeinrichtung befinden. ➤ Das Vorspanngerät gegen Herabfallen sichern. |

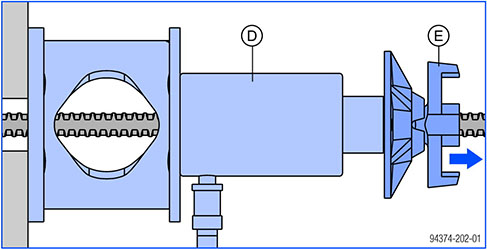

➤ Hohlkolbenzylinder mit Druckbock zur Abnahmeprüfung auf Ankerstab aufschieben und Superplatte 20,0 B montieren.
➤ Prüfkraft durch Pumpen an der Handpumpe aufbringen.
|
D Hohlkolbenzylinder mit Druckbock |
|
E Superplatte 20,0 B |
Abnahmeprüfung
➤ Jede Ankerstelle ist einer Abnahmeprüfung zu unterziehen.
➤ Die Prüflast beträgt das 1,25-fache der tatsächlich vorhandenen Ankerkraft.
|
Rechenbeispiel: ▪ Prüflast: 100 kN x 1,25 = 125 kN |
.

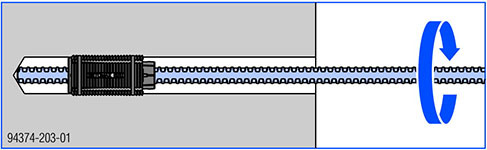

Ankerstab nachdrehen
|
|
VORSICHT ➤ Der Felsanker ist in dieser Situation sehr empfindlich gegen Stöße. |
➤ Vorspanngerät abnehmen.
➤ Ankerstab wieder bis zum Bohrungsgrund nachdrehen.
Die Ankerstelle ist jetzt einsatzbereit.
.
