Ausführungsdetails der Schalung
Ecken und Kanten sollten nicht scharfkantig hergestellt werden, weil diese beim Ausschalen und im Gebrauchszustand leicht beschädigt werden können und bei der Nutzung des fertigen Bauwerkes leicht zu Verletzungen führen (z.B. bei Stürzen).
Hinweis:
In öffentlichen Gebäuden (z.B. Schulen) sind scharfe Kanten bis zu 2 m Höhe gemäß regionaler Bauordnungen nicht zugelassen.
Im Bereich Sichtbeton sollten sich Dreikantleisten nach der verwendeten Schalhaut richten, um Farbunterschiede durch unterschiedliches Saugverhalten zu verhindern.
▪ PVC-Dreikantleisten bei Rahmenschalung Framax Xlife, Alu-Framax Xlife bzw. Framax Xlife plus (nicht saugende Dreikantleiste mit nichtsaugender Schalhaut)
▪ Holz-Dreikantleisten bei Schalungen mit Dreischichtplatten oder Brettbelegung (saugende Dreikantleiste mit saugender Schalhaut)
|
|
Dreikantleisten dem Gebrauchszustand der Schalhaut durch Behandlung mit Betonschlämme anpassen |

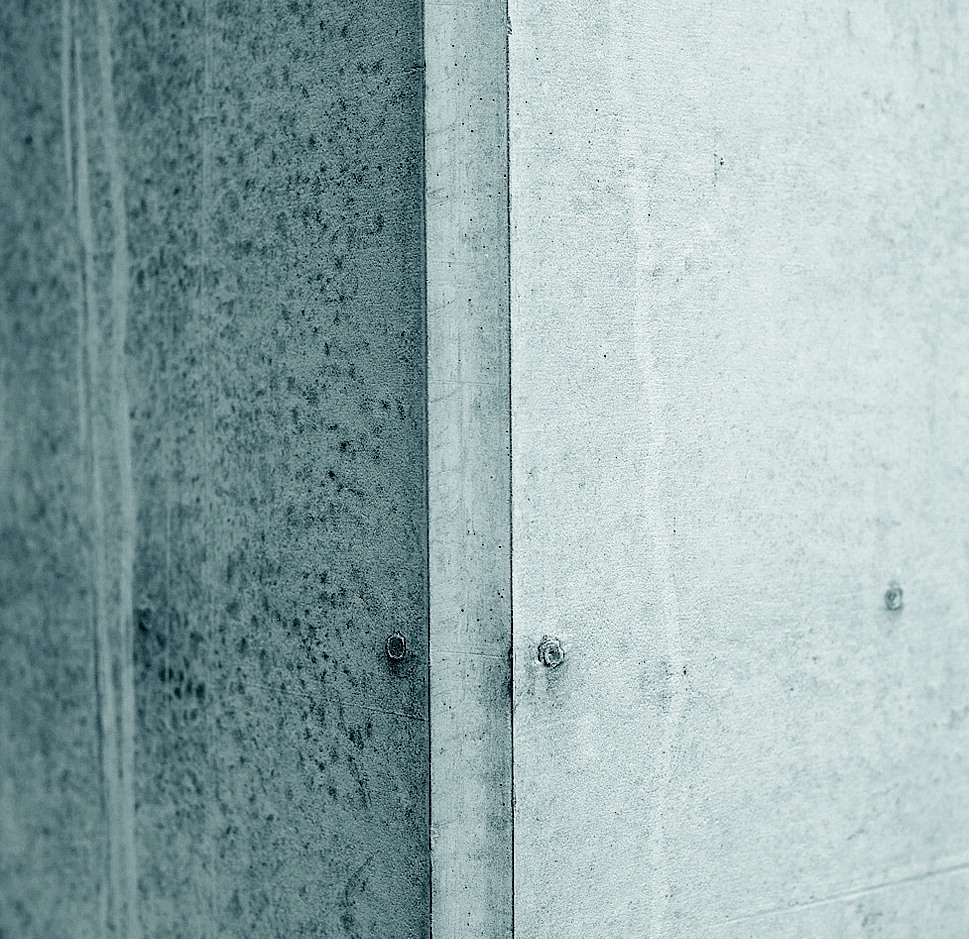

Ecke hergestellt mit Dreikantleiste
Jedoch ist die Ausführung von scharfkantigen Ecken prinzipiell möglich. Um scharfkantige Ecken zu erzielen, muss anstatt der Dreikantleiste eine andere Abdichtung der Schalung vorgesehen werden (Verhinderung von Feinmörtelaustritt). Scharfkantige Eckausbildungen können am besten mit der Trägerschalung Top 50 erreicht werden. Scharfkantige Ecken sollten länger eingeschalt bleiben (dadurch größere Festigkeit des Betons), um Beschädigungen beim Ausschalen zu vermeiden. Siehe Kapitel "Digital Services".

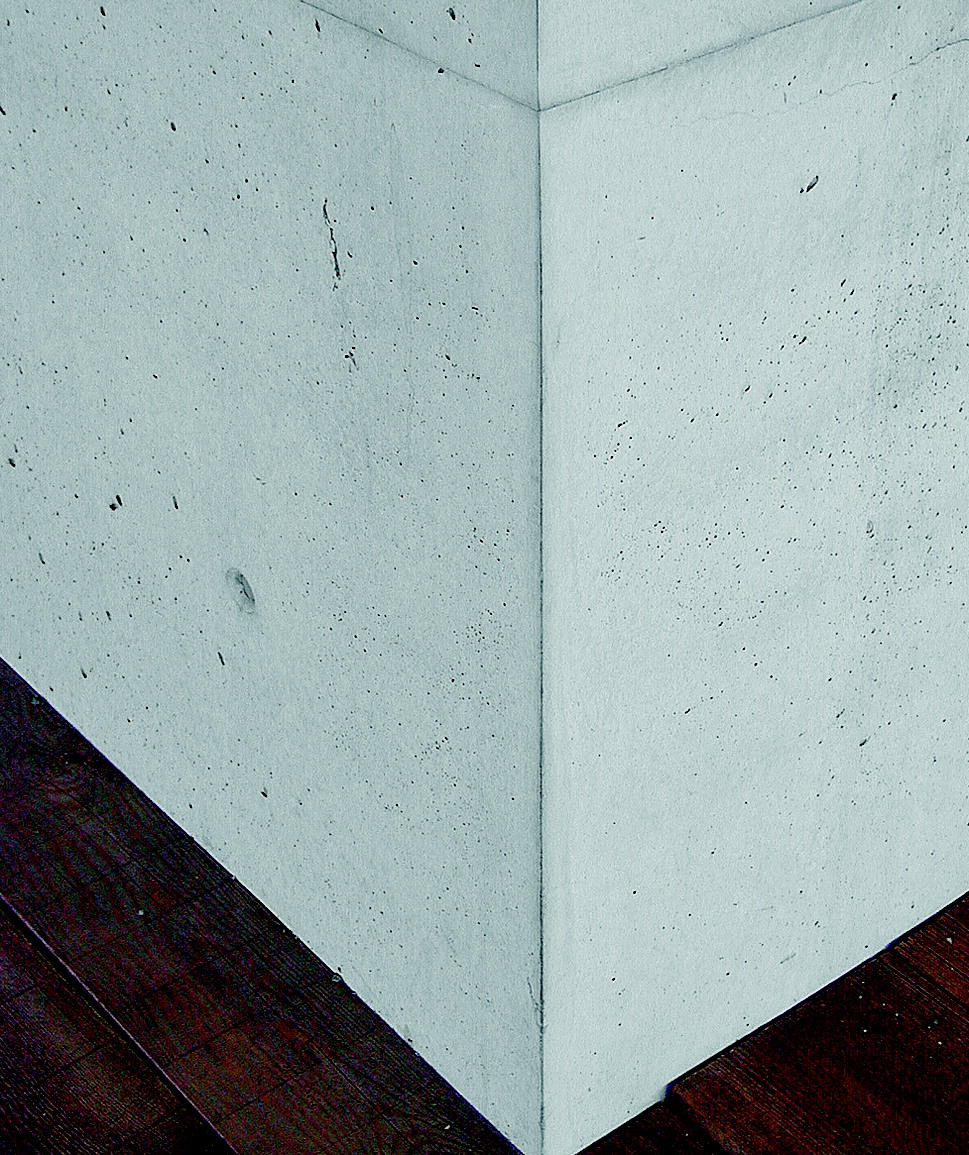

Ecke hergestellt ohne Dreikantleiste
Trägerschalung Top 50 für scharfkantige Eckausführung
|
A Ankerstab 15,0 |
|
B Flügelmutter 15,0 |
|
C Universal-Winkelspanner |
Rahmenschalung Framax Xlife
|
A Framax-Außenecke |
|
B Framax-Schnellspanner RU |
|
C zusätzliche Schalhaut |
.
