Transportieren, Stapeln und Lagern
Lager- und Transportmittel für Langgüter:
▪ langlebig
▪ stapelbar
Geeignete Transportgeräte:
▪ Kran
▪ Palettenhubwagen
▪ Stapler
Mit dem Anklemm-Radsatz B wird das Mehrweggebinde zu einem schnellen und wendigen Transportmittel.
|
|
Betriebsanleitung "Anklemm-Radsatz B" beachten! |
|
Max. Tragfähigkeit: 1100 kg Zul. Auflast: 5900 kg |
Fassungsvermögen der Stapelpalette
|
Doka-Deckenstützen |
|
|
Eurex 20 eco 250, 300 und 350 |
40 Stk. |
|
Eurex 20 eco 400 und 450 |
30 Stk. |
|
Eurex 30 eco 300 |
40 Stk. |
|
Eurex 30 eco 400 |
30 Stk. |
|
|
HINWEIS ▪ Beim Stapeln von Mehrweggebinden mit sehr unterschiedlichen Lasten müssen diese nach oben hin abnehmen! ▪ Typenschild muss vorhanden und gut lesbar sein. |
.
Doka-Stapelpalette als Lagermittel
Max. Anzahl Gebinde übereinander
|
Im Freien (auf der Baustelle) |
In der Halle |
|---|---|
|
Bodenneigung bis 3% |
Bodenneigung bis 1% |
|
2 |
6 |
|
Keine leeren Paletten übereinander erlaubt! |
|
Hinweis:
Anwendung mit Anklemm-Radsatz B:
In Parkposition mit Feststellbremse sichern.
Im Stapel darf an der untersten Doka-Stapelpalette kein Anklemm-Radsatz montiert sein.
.
Doka-Stapelpalette als Transportmittel

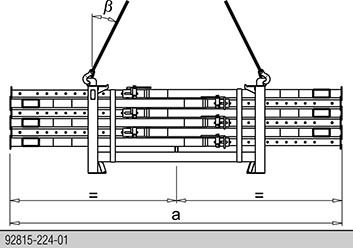

Umsetzen mit dem Kran
|
|
HINWEIS ▪ Mehrweggebinde nur einzeln umsetzen. ▪ Entsprechendes Gehänge verwenden ▪ Zentrisch beladen. ▪ Ladung rutsch- und kippsicher mit der Stapelpalette verbinden. ▪ Beim Umsetzen mit angebautem Anklemm-Radsatz B zusätzlich die Anweisungen der entsprechenden Betriebsanleitung beachten! ▪ Neigungswinkel β max. 30°! |
a ... max. 4,5 m
.
Umsetzen mit dem Stapler oder Palettenhubwagen
|
|
HINWEIS ▪ Zentrisch beladen. ▪ Ladung rutsch- und kippsicher mit der Stapelpalette verbinden. |
.
