Scharnierecke I |
|
|
|
|
a ... 29,3 cm |
a ... 29,2 cm |
|
Scharnierecke A |
|
|
|
|
a ... 6,3 cm |
a ... 5,5 cm |
|

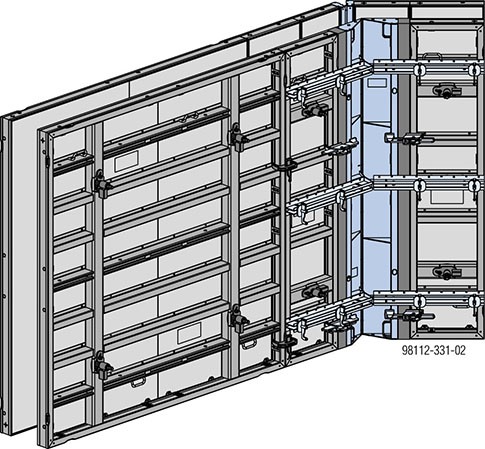

A Framax-Scharnierecke I verzinkt |
|
B Framax-Scharnierecke I |
|
C Framax-Scharnierecke A verzinkt |
|
D Framax-Scharnierecke A |
Hinweis:
Ein Aufstocken der Framax-Scharnierecke A mit der Framax Scharnierecke A verzinkt (und umgekehrt) ist nicht möglich!
.
|

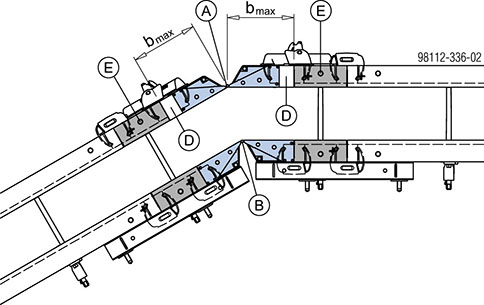

bmax |
Frischbetondruck σhk, max |
|
|---|---|---|
|
100 cm |
82,5 kN/m2 |
hydrostatisch |
|
80 cm |
50 kN/m2 |
vollflächig |
|
70 cm |
60 kN/m2 |
|
|
60 cm |
70 kN/m2 |
|
|
52 cm |
80 kN/m2 |
|
|

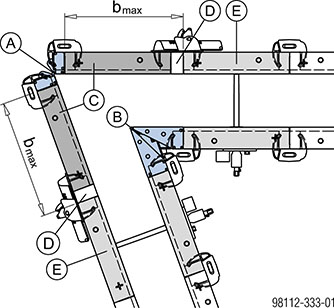

A Außen-Scharnierecke |
|
B Innen-Scharnierecke |
|
C Framax Xlife plus-Element |
|
D Ausgleich (Framax-Alu-Ausgleich / Framax Passholz) |
|
E Framax Xlife plus-Element (max. 0,60m Breite) |
Hinweis:
Nicht benötigte Ankerhülsen mit Framax Xlife plus-Ankerstopfen 32mm verschließen.
.
