Ankersystem Framax Xlife plus 20,0:
▪ einseitig bedienbar
▪ für Wandstärken von 15 bis 40 cm
▪ keine verlorenen Hüllrohre
|
Grundsätzlich gilt: |
|---|
|
▪ In jeder Ankerhülse ist ein Anker einzubauen. Ausnahmen siehe Kapitel "Framax-Kopfanker 15-40cm", "Rechtwinkelige Eckausbildung" bzw. "Spitze und stumpfe Ecken". |
Hinweis:
Nicht benötigte Ankerhülsen mit Framax Xlife plus-Ankerstopfen 32mm NG verschließen.

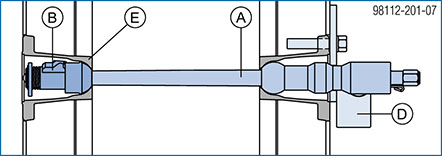

Ankersystem mit Ankermutter I 20,0:

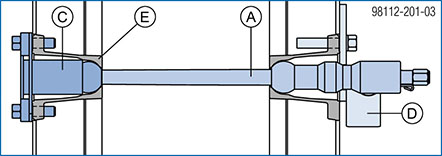

Ankersystem mit Ankermutter 20,0:
|
A Framax Xlife plus-Anker 20,0 |
|
B Framax Xlife plus-Ankermutter I 20,0 |
|
C Framax Xlife plus-Ankermutter 20,0 |
|
D Framax Xlife plus-Distanzsicherung NG |
|
E Ankerhülse im Rahmenelement |
|
|
Wandstärken |
|---|---|
|
Framax Xlife plus-Anker 20,0 15-30cm |
15 bis 30 cm |
|
Framax Xlife plus-Anker 20,0 25-40cm |
25 bis 40 cm |
|
Framax Xlife plus-Anker 20,0: Zul. Tragkraft: 150 kN |
|
|
Framax Xlife plus-Knarre 3/4" SW24 oder |
|
|
WARNUNG Empfindlicher Ankerstahl! ➤ Ankerstäbe nicht schweißen oder erhitzen. ➤ Beschädigte, durch Korrosion oder Verschleiß geschwächte Ankerstäbe aussondern. |
.
