Eigenschaften der Elementverbinder:
▪ ausrichtende und zugfeste Elementverbindungen
▪ keine verlierbaren Kleinteile
▪ unempfindlich gegen Verschmutzung
▪ Befestigung mit Schalhammer
|
|
HINWEIS ▪ Schalhammer mit max. 800 g verwenden. ▪ Keilverbindungen nicht ölen oder schmieren. |

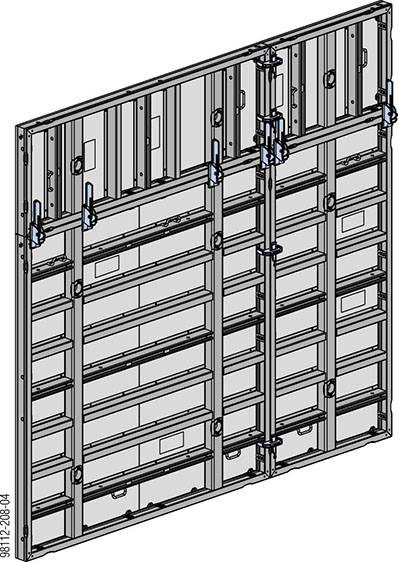

Stehende Elemente:
|
Elementhöhe |
Anzahl Spanner |
|
0,60m |
1 |
|
1,35m |
2 |
|
2,70m |
2 |
|
3,30m |
3 |
Liegende Elemente:
|
Elementbreite |
Anzahl Spanner |
|
0,30 - 0,55m |
1 |
|
0,60 - 1,35m |
2 |
Hinweis:
▪ Zusätzliche Elementverbindungen im Bereich von Außenecken und Abschalungen (erhöhte Zugbelastung) siehe Kapitel "Elementverbindung bei erhöhter Zugbelastung".
▪ Die Position der erforderlichen Framax-Schnellspanner RU und Framax-Uni-Spanner beim Aufstocken siehe Kapitel "Elementaufstockung".
.
