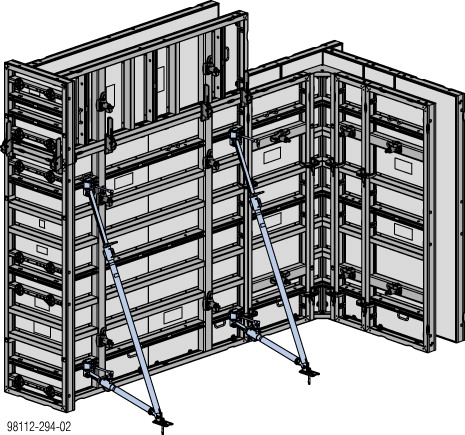

Abstell- und Einrichthilfen machen die Schalung windsicher und erleichtern das Einrichten der Schalung.
|
|
WARNUNG Kippgefahr der Schalung! ➤ Schalungselemente in jeder Bauphase standsicher aufstellen! ➤ Geltende sicherheitstechnische Bestimmungen beachten! ➤ Bei hohen Windgeschwindigkeiten bzw. nach jedem Arbeitsschluss oder längeren Arbeitsunterbrechungen die Schalung zusätzlich sichern. |
|
|
Universal-Lösewerkzeug Zur leichten Bedienung der Spindelmuttern.
|
Stützenanzahl auf 2,70 m breiten Elementverband:
|
Schalungshöhe [m] |
Elementstütze |
Eurex 60 550 |
|
|---|---|---|---|
|
340 |
540 |
||
|
4,05 |
1 *) |
— |
— |
|
5,40 |
— |
1 |
— |
|
6,00 |
1 |
1 |
— |
|
7,20 |
1 |
2 |
— |
|
8,10 |
— |
1 |
1 |
|
max. auftretende Verankerungslast: |
|||
*) Bis zu einer Höhe von 3,30 m kann der Stützenabstand auf 4,05 m erhöht werden.
Werte gelten für einen Winddruck we = 0,65 kN/m2. Dies ergibt einen Staudruck qp = 0,5 kN/m2 (102 km/h) bei cp, net = 1,3. Die erhöhten Windbelastungen an freien Schalungsenden sind konstruktiv durch eine zusätzliche Abstell- und Einrichthilfe aufzunehmen. Bei einem höheren Winddruck ist die Stützenanzahl statisch zu ermitteln.
|
|
Weitere Informationen siehe Bemessungshilfe "Windlasten nach Eurocode" bzw. fragen Sie Ihren Doka-Techniker! |
Hinweis:
Jeder Elementverband muss mit mindestens 2 Abstell- und Einrichthilfen abgestützt sein.
Beispiel: Bei Schalungshöhe 7,20 m sind auf einen 5,40 m breiten Elementverband erforderlich:
▪ 2 Elementstützen 340
▪ 4 Elementstützen 540
.
