Ancrage de tête Framax 15-40cm
L’ancrage de tête Framax 15-40cm sert à ancrer les panneaux Framax Xlife plus.
▪ L’ancrage de tête Framax 15-40cm tient à la bonne distance les deux faces du coffrage.
▪ Pour des épaisseurs de voile de 15 à 40 cm
▪ Ancrage pour reprise des efforts en traction et en compression
▪ Réglable avec un pas de 5 mm
▪ Grâce à l’utilisation de l’ancrage de tête Framax 15-40cm, il n'y a plus besoin de prévoir d’ancrage Framax Xlife plus 20,0 :
- dans le panneau supérieur, s’il est couché et d’une largeur max. de 0,90m
- aux points d’ancrage supérieurs, dans le panneau Framax Xlife-plus 3,30m (sans rehausse)
|
|
RECOMMANDATION Pour chaque largeur de banche de 2,70m, monter 2 ancrages de tête Framax 15-40 cm ! |
|
Effort de traction adm. : 10 kN |
Montage :

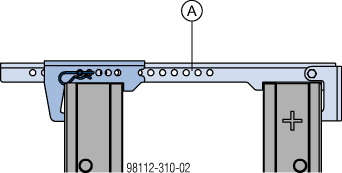

➤ Mettre l’ancrage de tête Framax 15-40cm en position sur le panneau Framax Xlife plus, directement au-dessus des positions d’ancrage.

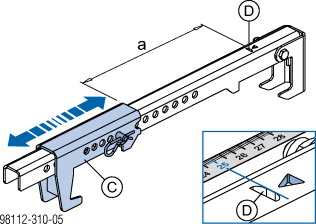

➤ Télescoper l’ancrage de tête Framax 15-40 cm à la longueur « a » souhaitée (épaisseur de voile), et le fixer dans le trou adéquat, à l’aide des goujons et de l’épingle de sécurité.
a ... 15 - 40 cm
|
A Ancrage de tête Framax 15-40cm |
|
C Unité de réglage |
|
D Encoche = point de mesure |

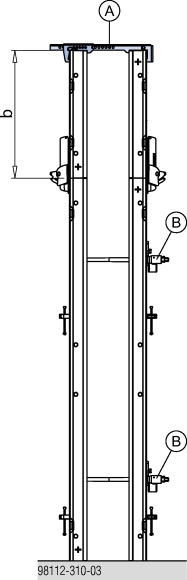

Exemple : Rehausse max. 0,90m
|
avec ancrage de tête Framax |

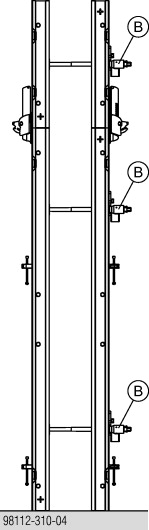

sans ancrage de tête Framax |
|
|
b ... max. 0,90 m

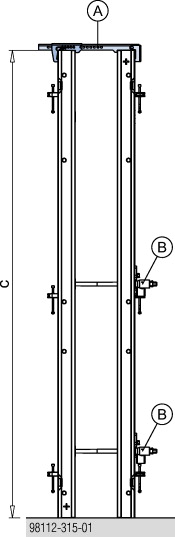

Exemple : Panneau Framax Xlife plus 3,30m
|
avec ancrage de tête Framax |

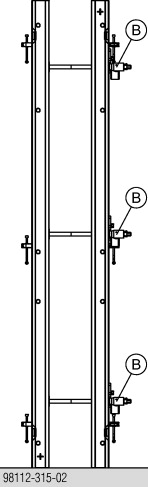

sans ancrage de tête Framax |
|
|
c ... 3,30 m
|
A Ancrage de tête Framax 15-40cm |
|
B Système d'ancrage Framax Xlife plus 20,0 |
.
