Généralités
|
Panneau Framax Xlife plus (couché) |
Quantité d’ancrages de tête Framax |
|---|---|
|
1,35x3,30m |
3 |
|
1,35x3,00m |
3 |
|
de 0,30 à 0,90x3,30m |
2 |
|
de 0,30 à 0,90x3,00m |
2 |
|
de 0,30 à 1,35x2,70m |
2 |
|
Panneau Framax Xlife plus (debout) |
Quantité d’ancrages de tête Framax |
|---|---|
|
1,35x1,35m |
1 |
|
de 0,30 à 0,90x1,35m |
1* |
* ... uniquement tous les deux panneaux
|
Ancrage de tête Framax : Effort de traction adm. : 10 kN |
Remarque :
Montage de l’ancrage de tête Framax, voir chapitre « Ancrage de tête Framax 15-40cm ».

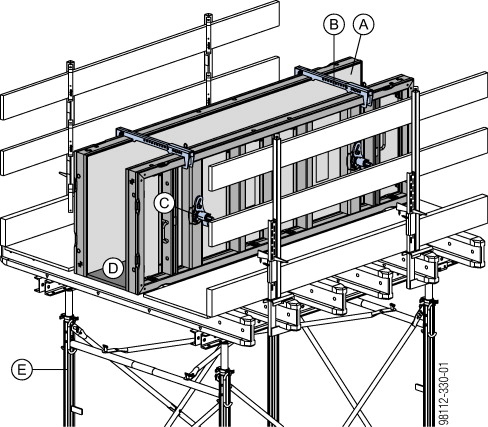

Exemple avec un panneau de 0,90x2,70m
Représentation sans accessoires d'accès.
|
A Panneau Framax Xlife plus 0,90x2,70m |
|
B Ancrage de tête Framax |
|
C Système d’ancrage Framax Xlife plus |
|
D Panneau coffrant |
|
E Etaiement (par ex. Staxo eco) |
.
