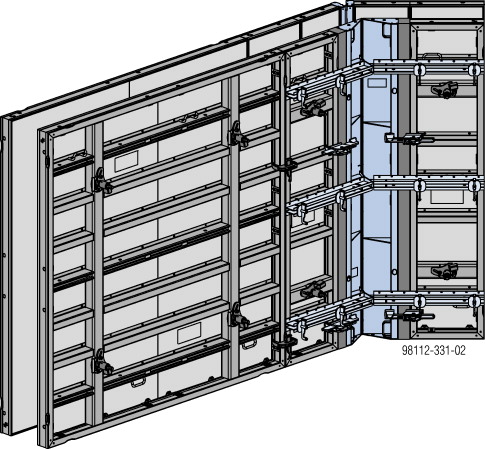

Angles aigus et obtus

A Angle charnière I Framax galvanisée

B Angle charnière I Framax

C Angle charnière A Framax galvanisée

D Angle charnière A Framax

Remarque :

Il n’est pas possible de rehausser l’angle charnière A Framax avec l’angle charnière A Framax galvanisé (et vice-versa).

b_max(largeur de panneau + compensation)	Pression de bétonnage σ_{hk, max}
100 cm	82,5 kN/m²	hydrostatique
80 cm	50 kN/m²	sur toute la surface
70 cm	60 kN/m²
60 cm	70 kN/m²
52 cm	80 kN/m²

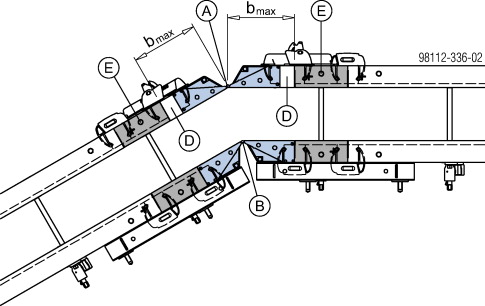

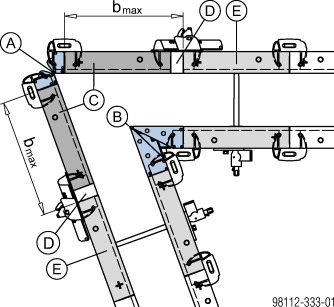

A Angle charnière extérieure
(angle charnière A Framax ou angle charnière I Framax)

B Angle charnière intérieure
(angle charnière I Framax)

C Panneau Framax Xlife plus

D Compensation (compensation Alu pour Framax / fourrure bois Framax)

E Panneau Framax Xlife plus (largeur max. 0,60m)

Remarque :

Opturer les gaines d’ancrage non utilisées avec un bouchon de fermeture Framax Xlife plus 32mm.

Information à l’attention de l’utilisateur "Coffrage-cadre Framax Xlife plus", 999811203 fr - 08/2022
