Justerbart innerhjørne I |
|
|
|
|
a ... 29,3 cm |
a ... 29,2 cm |
|
Justerbart innerhjørne A |
|
|
|
|
a ... 6,3 cm |
a ... 5,5 cm |
|

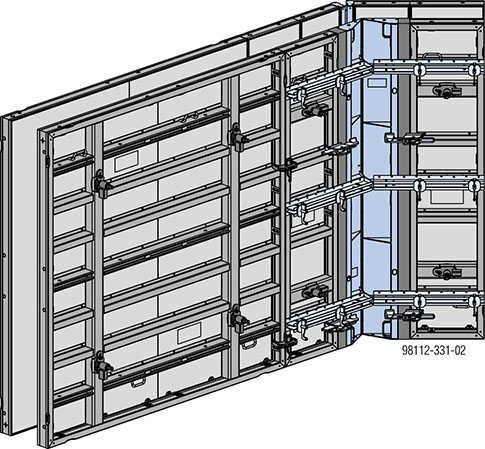

A Framax justerbart innerhjørne I galvanisert |
|
B Framax justerbart innerhjørne I |
|
C Framax justerbart ytterhjørne A galvanisert |
|
D Framax justerbart ytterhjørne A |
NB:
Det er ikke mulig å stable Framax justerbart ytterhjørne A oppå Framax galvanisert justerbart ytterhjørne A (eller omvendt)!
.
|
bmax |
Tillatt støpetrykk σhk, maks. |
|
|---|---|---|
|
100 cm |
82,5 kN/m2 |
hydrostatisk |
|
80 cm |
50 kN/m2 |
over hele flaten |
|
70 cm |
60 kN/m2 |
|
|
60 cm |
70 kN/m2 |
|
|
52 cm |
80 kN/m2 |
|
|

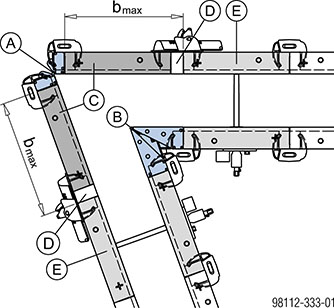

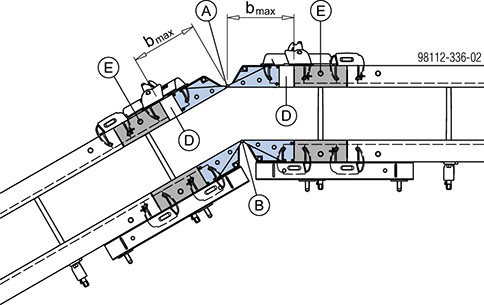

A Justerbart ytterhjørne |
|
B Justerbart innerhjørne |
|
C Framax Xlife plus universalkassett |
|
D Tilpassning (Framax Alu tilpassing / Framax passbit) |
|
E Framax Xlife plus kassett (maks. 0,60m bredde) |
NB:
Formstagshylser som ikke trengs, lukkes med Framax Xlife plus-staghullsplugg 32mm.
.
