Framax överfallslås 15-40cm används för att hålla Framax Xlife-luckor på rätt avstånd.
▪ Framax överfallslås 15-40cm håller de båda formsidorna på det avsedda avståndet.
▪ För väggtjocklekar från 15 till 40 cm
▪ Drag- och tryckstagning.
▪ Kan ställas in i steg om 5 mm.
▪ När Framax överfallslås 15-40cm behövs i följande positioner inga Framax Xlife plus stag 20,0:
- i den överst liggande luckan upp till en luckbredd av 0,90m:
- i de översta förankringsställena i Framax Xlife-plus luckan 3,30m (inte påbyggd)
|
|
INFORMATION För varje 2,70m formsjoksbredd måste 2 st. Framax överfallslås 15-40cm monteras! |
|
Tillåten dragkraft: 10 kN |
Montering:
➤ Positionera Framax överfallslås 15-40cm på Framax Xlife plus luckan direkt över förankringsställena.
➤ Skjut ut Framax överfallslås 15-40cm till önskad längd "a" (väggtjocklek) och fixera i det passande hålet med bult och fjädersprint.
a ... 15 - 40 cm
|
A Framax överfallslås 15-40cm |
|
C Justerenhet |
|
D Skåra = mätpunkt |
Exempel: Påbyggnad max.0,90m
|
med Framax överfallslås |
utan Framax överfallslås |
|
|
b ... max. 0,90 m

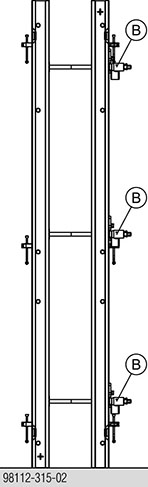

Exempel: Framax Xlife plus ramlucka 3,30m
|
med Framax överfallslås |
utan Framax överfallslås |
|
|
c ... 3,30 m
|
A Framax överfallslås 15-40cm |
|
B Framax Xlife plus-förankringssystem 20,0 |
.
